タクティルスイッチ JFシリーズ

タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器) タクティルスイッチ JFシリーズ NKKスイッチズ(日本開閉器)
(6件のレビュー)

ショートストローク、軽操作力、軽タッチで、はぎれの良い操作感をもっています。
基板上の高さが、5.08mmと薄形のため機器の薄形化に貢献します。また、端子部がインチピッチ間隔(2.54mm×n)のため、高密度実装が可能です。
端子部は、インチピッチ間隔で、曲げ加工がほど施されているため、プリント基板へ取付けた時の浮き上がりがなく、仮固定ができ、はんだ付け作業が容易です。
スイッチ接点部が密閉されているため、フラックス等の浸入がなく、条件による丸洗い洗浄が可能です。また防水性・防塵性に優れ、高接触信頼性を保ちます。

使用温度範囲(℃)-25~85 端子形状PC端子 操作力(N)3±0.8 回路単極単投 RoHS指令(10物質対応)対応 内容量1個
注意
※丸洗い洗浄について:はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないでください。
※洗浄条件:深さ5cmの液浴槽にて、1分以内で実施してください。尚、洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
お気に入りに追加
11件中 1~11件 各品番毎の詳細は注文コードをクリックしてください
注文コード
ハウジング
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
38445023 JF-15CKCBNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
丸形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445032 JF-15CKCDNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
丸形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445041 JF-15CKCGNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
丸形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445057 JF-15CKCMNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
丸形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445066 JF-15CKCRNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
丸形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445075 JF-15SKCBNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
角形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷

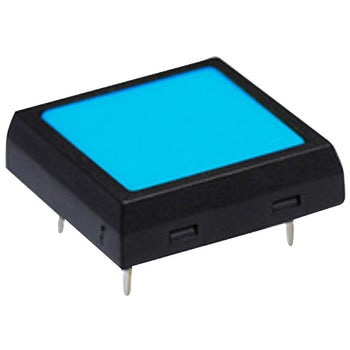

38445084 JF-15SKSBNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
角形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445093 JF-15SKSGNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
角形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷
38445102 JF-15SKSMNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
角形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷

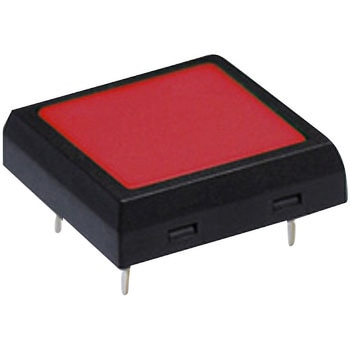

38445111 JF-15SKSRNP2 AC250V 1分間以上 はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
角形 50以下(20mV 10mAにて) 500000回以上
226
218
240 (税込)
当日出荷

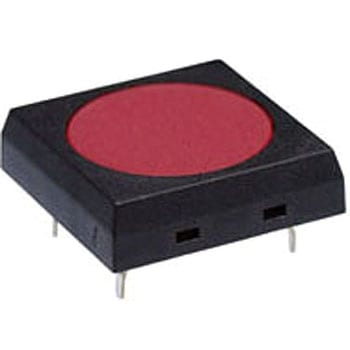

75799062 JF-15SKCRNP2 AC 250V 1分間以上 はんだごて使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内
角形 50mΩ以下 (20mV 10mAにて) 500,000回以上
226
218
240 (税込)
8日以内出荷

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 6
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
2025-03-20
用途:
電気回路のスイッチ
サービス業

薄くてストロークが十分あって押す部分が大きくて色も付いている。基盤搭載用のスイッチと思いますが、外装に使っています。接続は難しい。取り付けも難しい。難しいというか、よろしくない。つながってはいるが業務用設備としてはいかがなものか。しかし代わりになるものが見つからないので使っている。

対象商品:
38445041
2020-10-01
用途:
車の電装加工

単品で購入するのに非常に助かります。他で検索しましたが、送料を含めると数倍の価格になります。商品もシッカリしているようです。

対象商品:
38445084
2019-03-31
用途:
安くて良かった
カスタムショップ舞太郎 様

ヤシマのスタッドマチックのスイッチが調子悪く純正品は高価なので探して探してやっと見つけました。あと10年使えます。

対象商品:
38445041
2018-10-20
用途:
自動車整備
ティアラレーシングサービス 様

何の問題も無く作業出来ました。
たいへんよいしょうひんです。

対象商品:
38445093
2018-10-20
用途:
自動車整備
ティアラレーシングサービス 様

何の問題も無く作業出来ました。
たいへんよいしょうひんです。

対象商品:
38445066
2016-09-29
用途:
車両配線

色々と使ってみましたが、フラットな面で使う種類も少なく、しっかりと安心して使えて非常に助かっています。有り難うございました。
