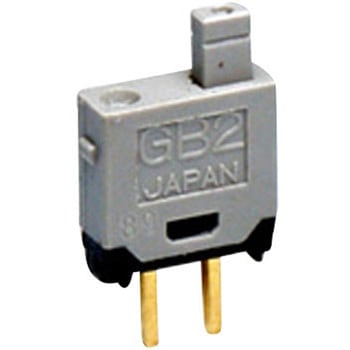

押ボタンスイッチ GB2シリーズ
薄さ2.5mmの極超小形押ボタンスイッチ

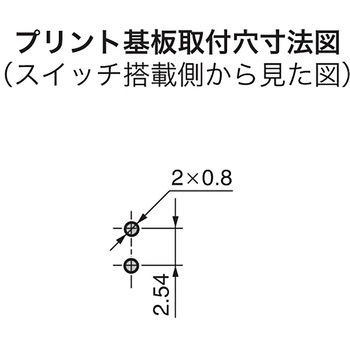

スイッチのブロック化可能。2.54mmピッチの基板取付けができ、任意数のブロック化が可能です。
操作部を中心よりずらしたことにより、商品を連続取付けする際、互い違いに取付けすることにより、操作性の向上を図ることができます。(PAT.PEND)
外郭部品(プランジャ、ハウジング、ベース)はUL94V-0の難燃材を採用。絶縁性、自己消火性、耐アーク性に優れています。
スライディング・ツイン・クロスバー・コンタクト機構を採用。
端子部はインサート成形により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
- 耐熱性
- はんだごてをご使用の場合(基板取付けにて)/温度350℃以下 3秒以内
はんだ槽をご使用の場合/温度270℃以下 5秒以内 - 機能動作
- OFF-＜ON＞
(＜＞はモーメンタリ)
- 用途
- 情報通信機器、計測器、無線器、OA機器、ビデオカメラ、コンピューター関連機器
- 適合
- 操作ボタン(AT-4137)
- 種類
- 非照光式
- 使用温度範囲(℃)
- -25～70
- ボタン形状
- 角
- 端子形状
- PC端子
- 耐電圧
- AC500
- 動作方式
- モメンタリ
- 絶縁抵抗(MΩ)
- 500以上(DC500V)
- 接触抵抗(mΩ)
- 80以下(20mV 10mAにて)
- 機械的開閉耐久性
- 50000回以上
- 電気的開閉耐久性
- 50000回以上
- 回路
- 単極単投
- 電流容量
- (AC/DC共通)：0.4VA MAX. 28V MAX.・(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
※丸洗い洗浄はできません。基板裏面からの洗浄が可能です。はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。押しボタンスイッチ本体 の新着商品
