小型トグルスイッチ(パネルシール形) Sシリーズ



小型トグルスイッチ(パネルシール形) Sシリーズ 4.41 (17件の商品レビュー)

スイッチをパネルに取付けた際、パネル前面からスイッチ本体内部、及びパネル裏面への水等の浸入がありません。
ストップリングによりレバーを保持し、レバーの下降を防止してOリング部からの浸水を防ぎます。
グリースおよびOリングは、耐オゾン性・耐寒性に優れた材料を使用しています。
端子形状
はんだ
付属品
Oリング(AT-537)、内歯座金(AT-508)、六角ナット(AT-503)
使用温度範囲(℃)
-30〜70
耐電圧
AC2.0kV 1分間以上
耐熱性
はんだごてご使用の場合/温度350℃以下3秒以内
接触抵抗(mΩ)
10以下(DC2〜4V 100mAにて)
電気的開閉耐久性
25000回以上
絶縁抵抗
1GΩ以上(DC500V)
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
16 件中 1 - 16 件
注文
コード

品番
回路
機能動作
機械的開閉耐久性
レバー倒れ角度(°)
電流容量
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
38444113 S-1AW 単極単投 ON-OFF 50000回以上 24 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥592
¥589 1 589
648 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

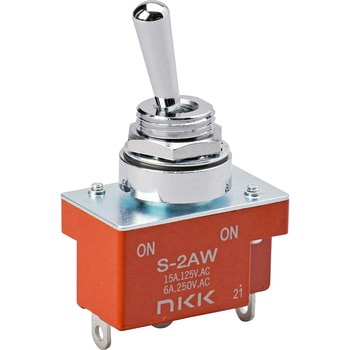

49020921 S-2AW 単極双投 ONーON 50000回以上 24 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥640
¥639 1 639
703 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38444226 S-3AW 単極双投 ON-OFF-ON 50000回以上 28 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥687
¥679 1 679
747 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
75804005 S-5AW 単極双投 ON-〈ON〉、(〈〉はモーメンタリ) 30000回以上 20 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥687
¥679 1 679
747 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38444533 S-8AW 単極双投 〈ON〉-OFF-〈ON〉、(〈〉はモーメンタリ) 30000回以上 24 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥704
¥699 1 699
769 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
75804041 S-9AW 単極双投 ON-OFF-〈ON〉、(〈〉はモーメンタリ) 30000回以上 24 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥704
¥699 1 699
769 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

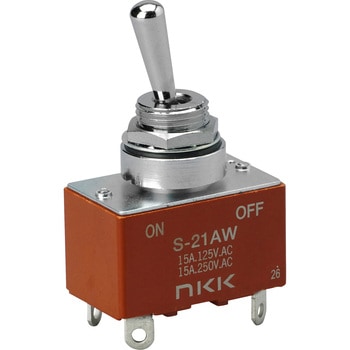

38444183 S-21AW 2極単投 ON-OFF 50000回以上 22 (抵抗負荷)15A AC125V、15A AC250V、15A DC30V ¥751
¥749 1 749
824 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38444497 S-6AW 2極双投 ON-ON 50000回以上 22 (抵抗負荷)20A AC125V、10A AC250V、20A DC30V ¥797
¥789 1 789
868 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
75804023 S-7AW 2極双投 ON-OFF-ON 50000回以上 28 (抵抗負荷)20A AC125V、10A AC250V、20A DC30V ¥847
¥839 1 839
923 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
75803996 S-25AW 2極双投 ON-〈ON〉、(〈〉はモーメンタリ) 30000回以上 20 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥847
¥839 1 839
923 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
38444201 S-28AW 2極双投 〈ON〉-OFF-〈ON〉、(〈〉はモーメンタリ) 30000回以上 22 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥911
¥899 1 899
989 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
75803953 S-1BW 単極単投 ON-OFF 50000回以上 24 (抵抗負荷)15A AC125V、6A AC250V、20A DC30V ¥385
¥375 1 375
413 (税込) 返品不可 廃番
75803971 S-2BW 単極双投 ON-ON 50000回以上 24 (抵抗負荷)10A AC125V、5A AC250V、10A DC30V ¥400
¥390 1 390
429 (税込) 返品不可 廃番
75803987 S-21BW 2極単投 ON-OFF 50000回以上 22 (抵抗負荷)15A AC125V、15A AC250V、15A DC30V ¥505
¥492 1 492
541 (税込) 返品不可 廃番
75804014 S-6BW 2極双投 ON-ON 50000回以上 22 (抵抗負荷)10A AC125V、5A AC250V、10A DC30V ¥540
¥527 1 527
580 (税込) 返品不可 廃番
75804032 S-7BW 2極双投 ON-OFF-ON 50000回以上 28 (抵抗負荷)5A AC125V、3A AC250V、5A DC30V ¥560
¥546 1 546
601 (税込) 返品不可 廃番
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.41  総レビュー件数: 17商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 加工機の操作パネルのSW交換

毎日100回以上操作する(10年以上使った)SWが壽命で壊れた為。
同じメーカーのSWを選択しました。

パネルから出る高さの調節するねじが廃止され扱いやすいと感じました。
パネルの厚さがもっと厚いと止められなくなる恐れがありますが弊社の場合ちょうど良い具合でした。

これは注文コード 38444497 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社佐野光学 様 [2021-03-15]

満足度: 5

用途: 草刈り機の刈り取り部の昇降

トルグスイッチ交換後は問題なく
昇降動作しています。

これは注文コード 75804041 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-05-15]

満足度: 5

用途: クレーン車のスイッチ

この商品と、防水キャップ(AT−4181−k)購入をしましたが、防水キャップについては装着出来ませんでした。キャップ自体がリングに引っ掛ける仕様になっているため、スイッチ本体に自作でリングを追加しなければなりませんので注意が必要です。スイッチについては、レバー根元にもOリングが内蔵されており、素晴らしい出来栄えです。

これは注文コード 38444226 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-06-15]

満足度: 5

用途: 自動車 整備 一般

思ったよりも、安い単価で購入できました、商品じたいも満足できました、ほかの方にもお勧めしたい商品です。

これは注文コード 38444201 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 新星自動車 様 [2018-07-08]

満足度: 4

用途: 制御盤の改造

製品としては確りしていて良いです ナットはダブルのほうが使いよい
ネジ部はもう少し欲しい 取付板厚2.3mm名盤1.6mm。
かなり昔の(15年)物とスナップの方向が逆で吃驚 7連全部やり直し。

これは注文コード 38444497 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 富嶽電工 様 [2018-02-27]

満足度: 4

用途: 温水Motorの”AUTO-OFF−ON”切り替え

外で使用しているので塩害に弱いので交換したが又サビが出ている。

これは注文コード 75804023 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ビット 様 [2017-08-11]

満足度: 5

用途: 農機具の補修

注文して2日後に届きました。商品については特に問題はありません。

これは注文コード 38444113 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-04-15]

満足度: 5

用途: 分電盤修理交換時

メーカー品が適価で入手出来て満足です。

これは注文コード 38444183 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社 大栄電機 様 [2016-09-29]

ご質問件数:0この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。
