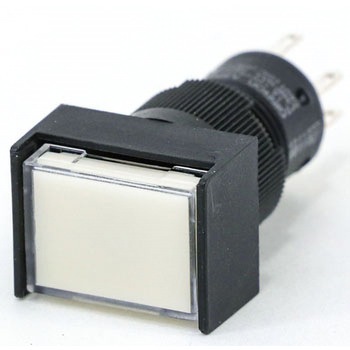

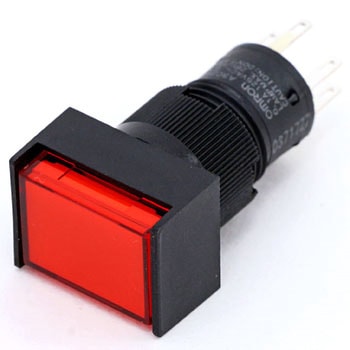

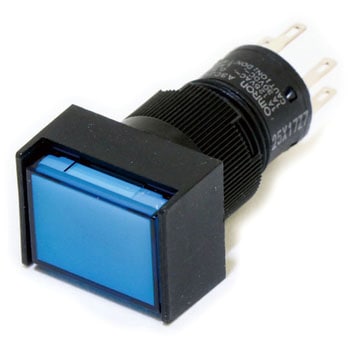

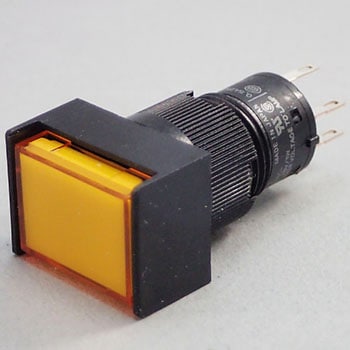

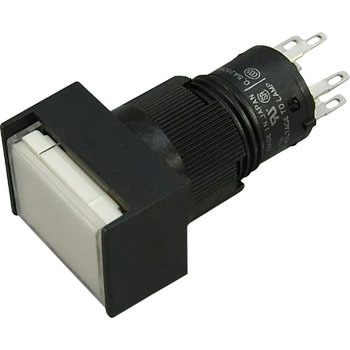

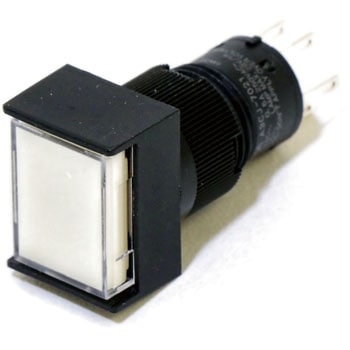

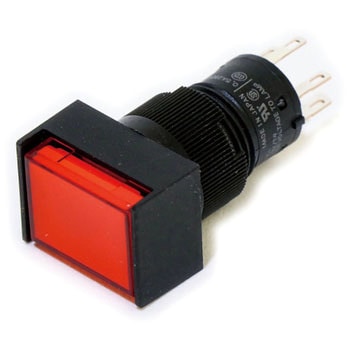

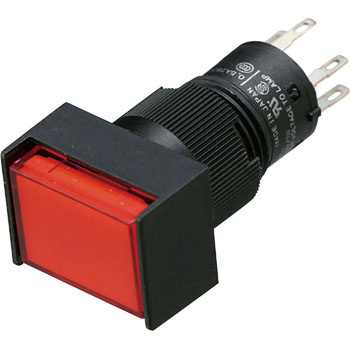

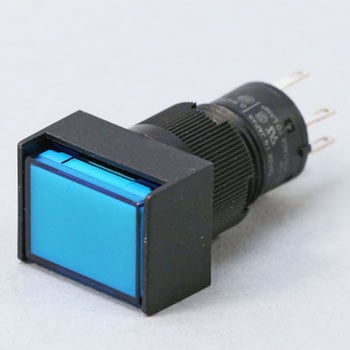

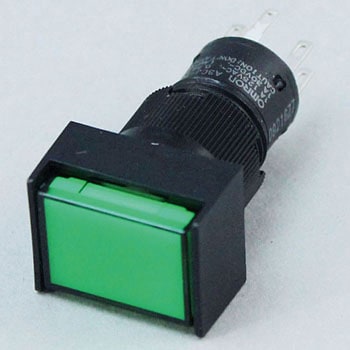

押ボタンスイッチ(長方形)(非照光)(丸胴形Φ12) A3C
胴体長20mm、丸胴形Φ12シリーズ。
高輝度で均一な面照光。
丸胴形のため穴あけが容易。
小形で良好な操作感触を実現。
- 質量(g)
- 約5(照光タイプ〈1a1b〉の場合)
- 保護構造
- IP40
- 照光方式
- 非照光
- 耐電圧
- 同極端子間、ランプ端子間(白熱ランプ、LEDランプは取りつけない場合)：AC2500V 50/60Hz 1min/異極端子、各端子とアース間：AC2000V 50/60Hz 1min
- 端子種別
- はんだづけ端子
- 保存温度(℃)
- -25～+65(ただし、氷結、結露のないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -10～+55(ただし、氷結、結露のないこと)
- 取付穴径(Φmm)
- 12
- 耐衝撃(耐久)
- 最大500m/s2
- 使用周囲湿度
- 35～85%RH
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm(誤動作1ms)
- 耐衝撃(誤動作)
- 最大150m/s2(誤動作1ms以内)
- 最小適合負荷
- DC5V 1mA
- 電気的耐久性
- 10万回以上
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 汚染度(使用環境)
- 3(IEC60947-5-1)
- 動作に必要な力(OF)(N)
- 最大2.45
- 戻りの力(N)
- 最小0.29
- 動作までの動きPT
- 最大2.5mm
- 全体の動きT.T(参考)
- 約3.5mm
- 胴体形状
- 丸胴形(Φ12mm)
- 内容量
- 1個
