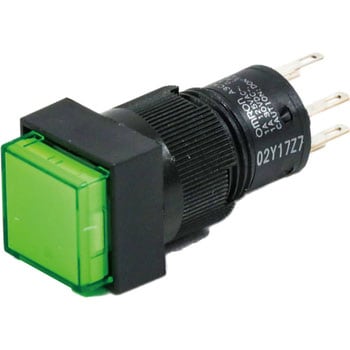

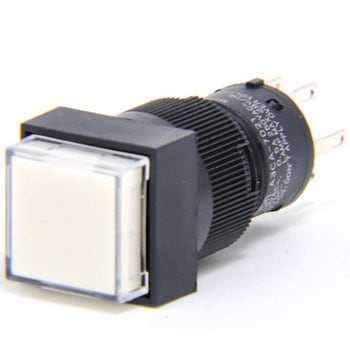

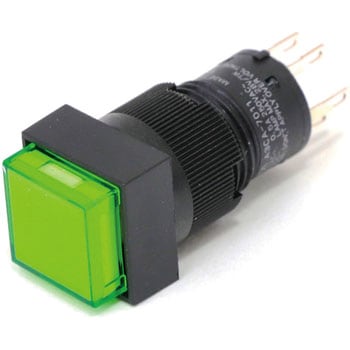

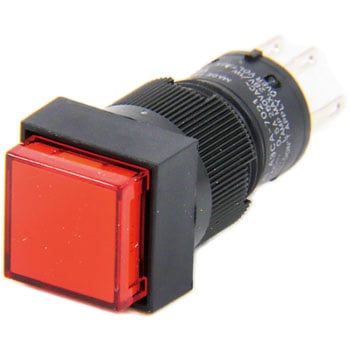

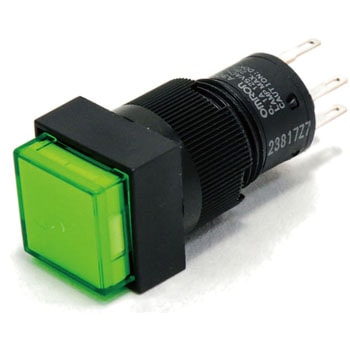

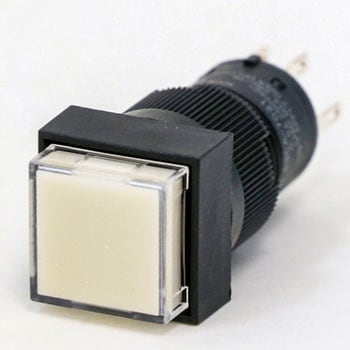

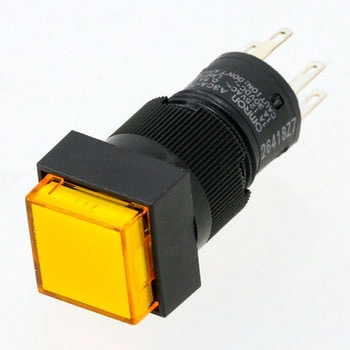

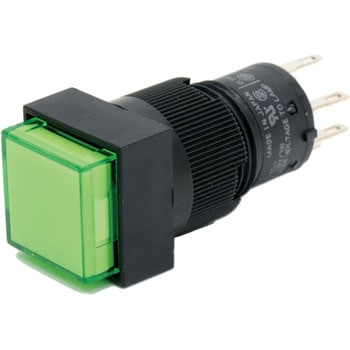

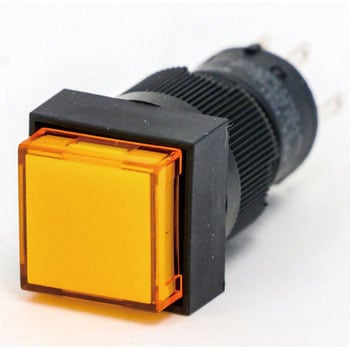

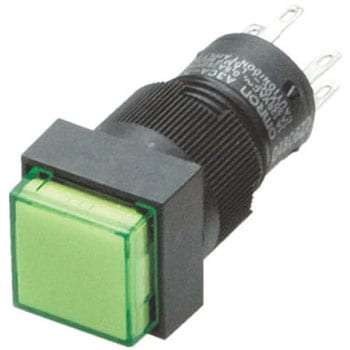

押ボタンスイッチ(正方形)(LED)(丸胴形Φ12) A3C
胴体長20mm、丸胴形Φ12シリーズ。
高輝度で均一な面照光。
丸胴形のため穴あけが容易。
小形で良好な操作感触を実現。
- 質量(g)
- 約5(照光タイプ〈1a1b〉の場合)
- 保護構造
- IP40
- 照光方式
- 照光 (LED)
- 耐電圧
- 同極端子間、ランプ端子間(白熱ランプ、LEDランプは取りつけない場合)：AC2500V 50/60Hz 1min/異極端子、各端子とアース間：AC2000V 50/60Hz 1min
- 端子種別
- はんだづけ端子
- 保存温度(℃)
- -25～+65(ただし、氷結、結露のないこと)
- 光源
- LED
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -10～+55(ただし、氷結、結露のないこと)
- 取付穴径(Φmm)
- 12
- 耐衝撃(耐久)
- 最大500m/s2
- 使用周囲湿度
- 35～85%RH
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm(誤動作1ms)
- 耐衝撃(誤動作)
- 最大150m/s2(誤動作1ms以内)
- 最小適合負荷
- DC5V 1mA
- 電気的耐久性
- 10万回以上
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 汚染度(使用環境)
- 3(IEC60947-5-1)
- 動作に必要な力(OF)(N)
- 最大2.45
- 戻りの力(N)
- 最小0.29
- 動作までの動きPT
- 最大2.5mm
- 全体の動きT.T(参考)
- 約3.5mm
- 胴体形状
- 丸胴形(Φ12mm)
- 内容量
- 1個
全36種類を絞り込む
動作方式
照光色
押しボタンスイッチ本体 の新着商品
カテゴリ
商品レビュー
対象商品 : 39011874
2021-11-18
用途: 試験用疑似信号発生装置
岩井技研 様
以前に製作した信号発生装置の仕様変更依頼が来ましてモーメンタリ動作をオルタネート動作にしてほしいとの事で、入手が困難な中に本品を見つけました。操作部／発光部は旧品と交換する事でつじつまを合わせる事が出来ますので助かりました。
対象商品 : 39011366
2018-07-31
用途: コントロールユニット
さすが、オムロンです。これまでにも他社の押しボタンスイッチを購入いたしましたが、押した際の感触は今一つでした。
このオムロン製品については、押した際の感触は明確で、スイッチ動作が指先にまで感じられるものです。これからもオムロン製品を購入しようと思います。
