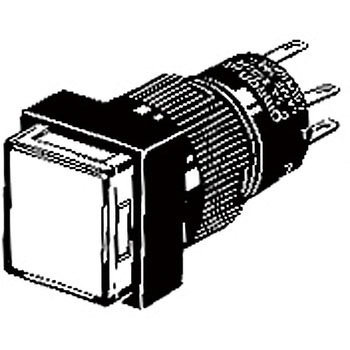

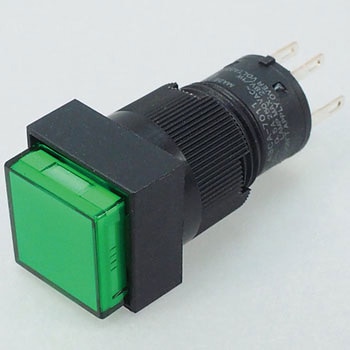

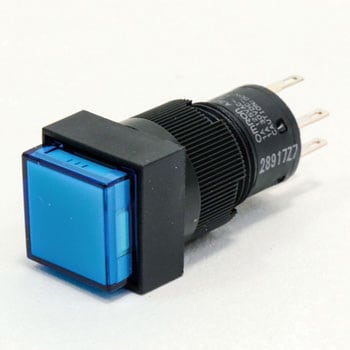

押ボタンスイッチ(正方形)(非照光)(丸胴形Φ12) A3C
胴体長20mm、丸胴形Φ12シリーズ。
高輝度で均一な面照光。
丸胴形のため穴あけが容易。
小形で良好な操作感触を実現。
- ストローク(mm)
- ロックストロークLTA：最小0.5
- 保護構造
- IP40
- 照光方式
- 非照光
- 端子の種類
- はんだづけ端子
- 端子種別
- はんだづけ端子
- 保存温度(℃)
- -25～65(ただし、氷結、結露のないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -10～55(ただし、氷結、結露のないこと)
- 取付穴径(Φmm)
- 12
- 安全規格
- UL(File No. E41515)/CSA(File No. LR45258)/CCC(GB/T14048.5)
- 電気的耐久性
- 10万回以上
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 接触形式
- 双断形
- 汚染度(使用環境)
- 3(IEC60947-5-1)
- 動作に必要な力(OF)(N)
- 最大2.45
- 操作部形状
- 正方形
- 戻りの力(N)
- RF：最小0.29
- 動作までの動きPT
- 最大2.5mm
- 耐電圧(V/min)
- 同極端子間、ランプ端子間(白熱ランプ、LEDランプは取りつけない場合)：AC2500 50/60Hz/異極端子、各端子とアース間：AC2000 50/60Hz
- 衝撃(誤動作)(m/s2)
- 最大150(誤動作1ms以内)
- 衝撃(耐久)(m/s2)
- 最大500
- 使用周囲湿度(%RH)
- 35～85
- 振動(誤動作)Hz
- 10～55 複振幅1.5mm(誤動作1ms以内)
- 全体の動きT.T(参考)(mm)
- 約3.5
- 胴体形状
- 丸胴形(Φ12mm)
- 内容量
- 1個
