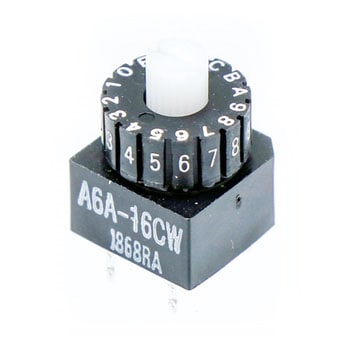

シール形ロータリーディップスイッチ A6A
シール形で操作方法に合わせて選択できるロータリータイプ

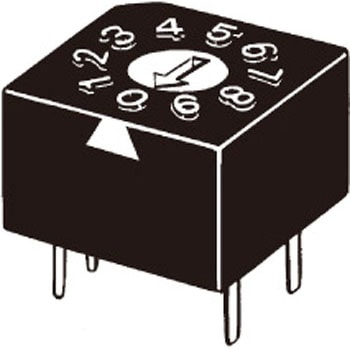

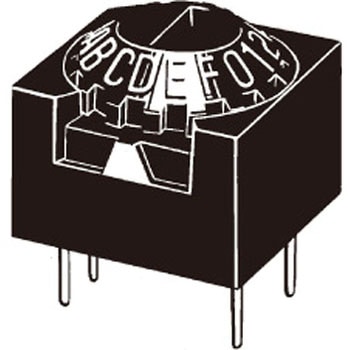

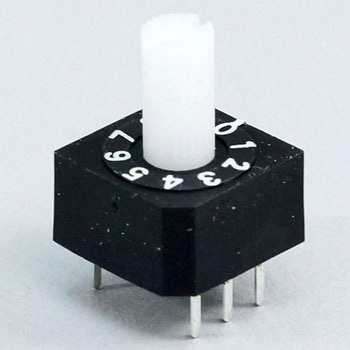

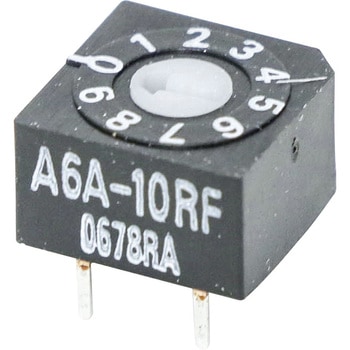

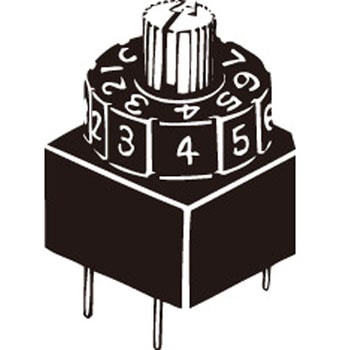

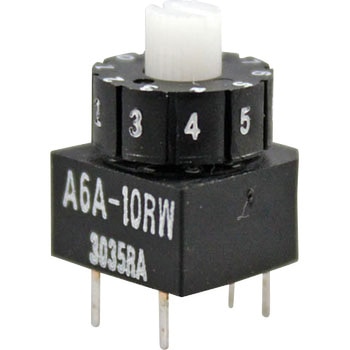

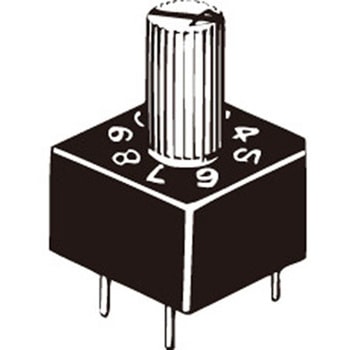

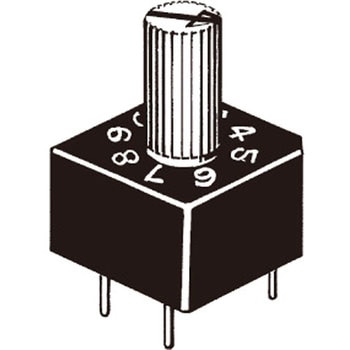

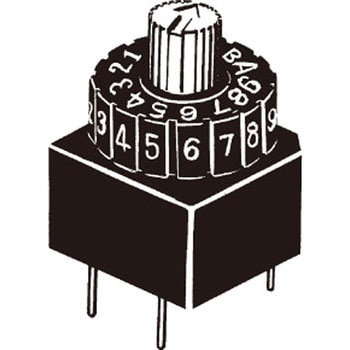

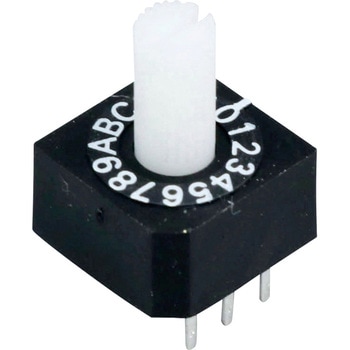

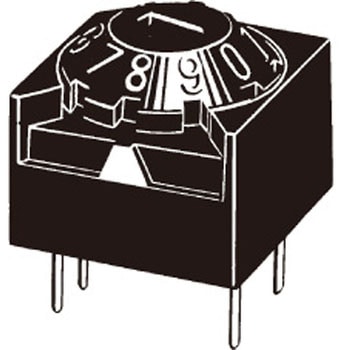

上面・側面の2方向操作のコーンタイプ、長いシャフトでパネル面からの操作ができるシャフトタイプ、そしてフラットタイプをシリーズ化。
摺動子固定、プリント基板回転方式により安定した接触信頼性を実現。
シール構造IP64(IEC-60529)相当によりフラックスの浸入を防止し、また塵埃の多い場所や水回りの使用でも高い接触信頼性を確保。
- 用途
- マイコンのモード設定用、通信基板(モデム)・サーボコントローラー、コインチェンジャー・PLC
- 使用温度範囲(℃)
- -10～+70 60%RH以下(ただし、氷結、結露しないこと)
- 耐電圧
- 端子間：AC250V 1min
- 使用湿度範囲
- 45～85%RH以下(+5～+35℃にて)
- 絶縁抵抗(MΩ)
- 10以上(DC250Vにて)
- 接触抵抗(mΩ)
- 200以下(初期値)
- 電気定格
- DC28V 0.1A、DC5V 1mA(最小電流)
- 耐振動(誤動作)
- 10～55Hz 複振幅 1.5mm
- 電気的耐久性
- 2000ステップ以上
- 操作トルク(N・m)
- 1.18～2.45×10-2
- 衝撃(誤動作)(m/s2)
- 300以上
- 内容量
- 1個
