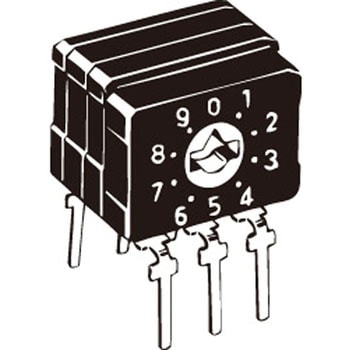

シール形ロータリーディップスイッチ(側面操作タイプ) A6CV
シール構造を持ったDIL-IC形状で小形化を実現
回転カムと接触片駆動方式の精密メカ設計により小形化を実現し、高密度実装が可能。
上面操作タイプ、側面操作タイプをシリーズ化。
ベース部インサート成形、ロータ部はOリングによるシール構造IP64(IEC-60529)相当によりフラックスの浸入を防止し、また塵埃の多い場所や水回りの使用でも高い接触信頼性を確保。
端子部がケース側面より出ており、回路チェックが容易。
- 質量(g)
- 約0.8
- 使用温度範囲(℃)
- -20～+70 60%RH以下(ただし、氷結、結露しないこと)
- 耐電圧
- 端子間：AC250V 1min
- 出力コードの種類
- リアル・コード
- 使用湿度範囲
- 35～95%RH(+5～+35℃にて)
- 絶縁抵抗(MΩ)
- 100以上(DC250Vにて)
- 接触抵抗(mΩ)
- 200以下(初期値)
- 電気定格
- DC30V 0.1A、DC3.5V 10μA(最小電流)
- 耐振動(誤動作)
- 10～55Hz 複振幅 1.5mm
- 電気的耐久性
- 2000ステップ以上
- 操作トルク(N・m)
- 0.98×10-2以下
- 衝撃(誤動作)(m/s2)
- 300以上
- 内容量
- 1個
