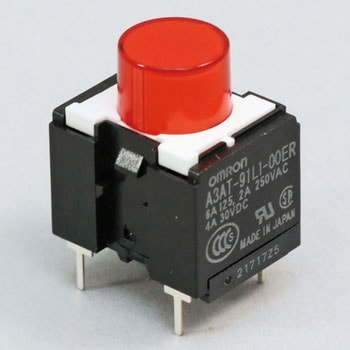

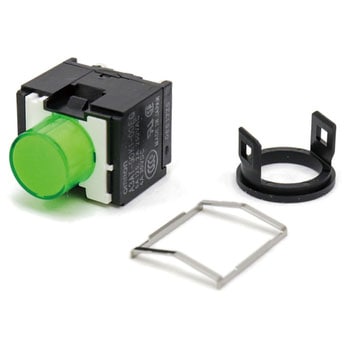

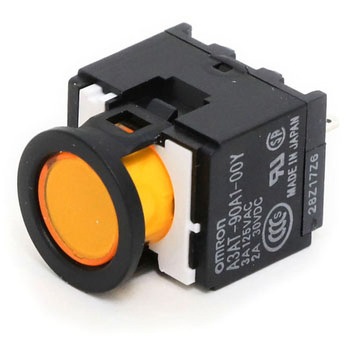

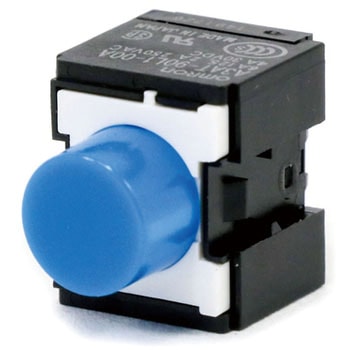

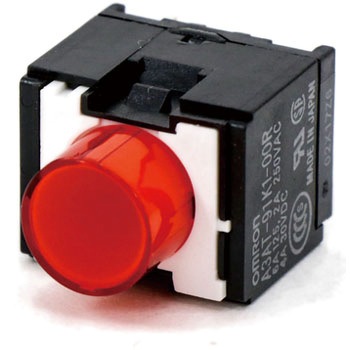

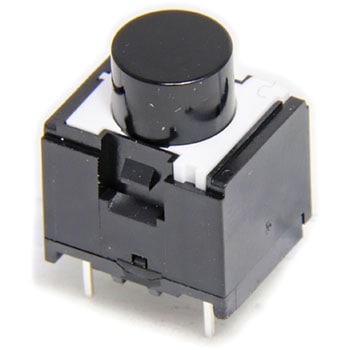

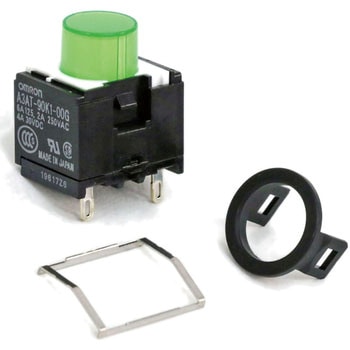

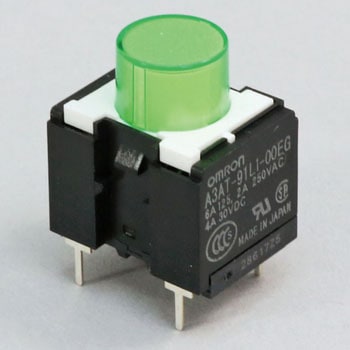

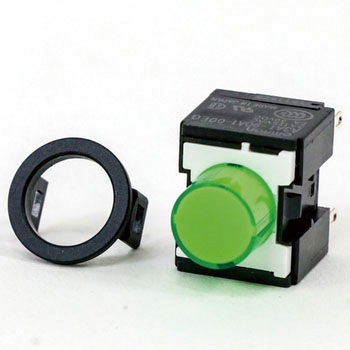

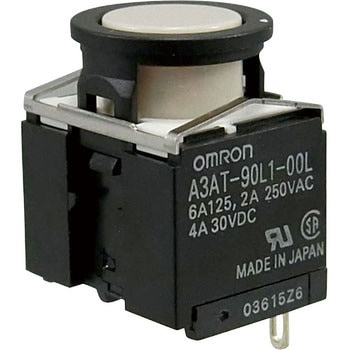

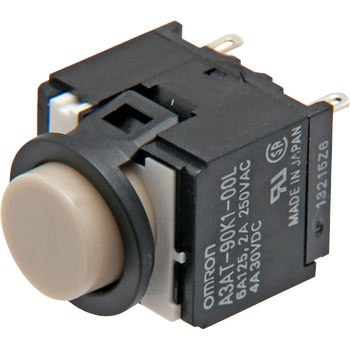

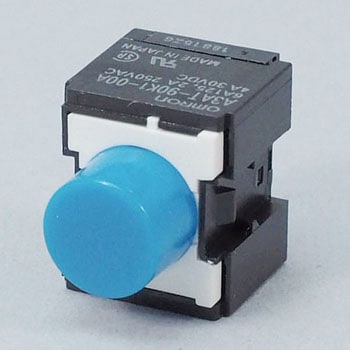

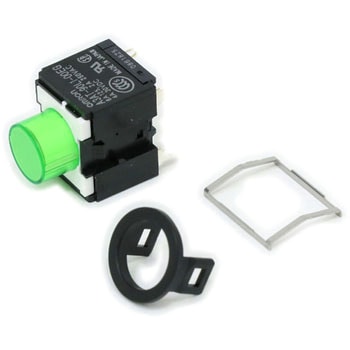

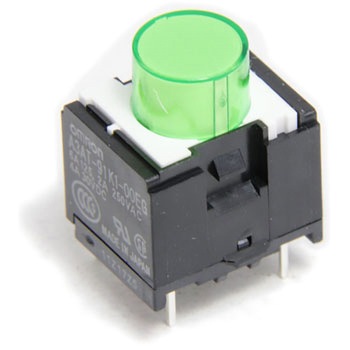

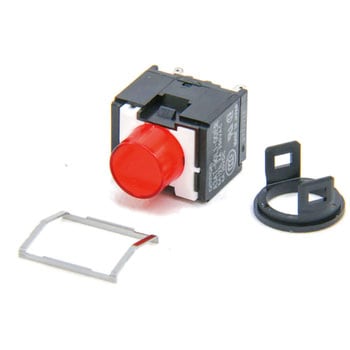

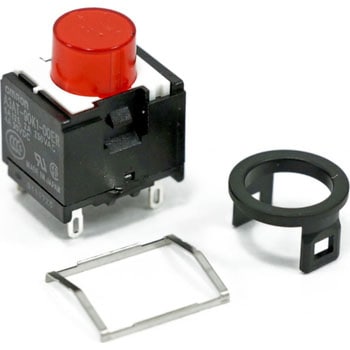

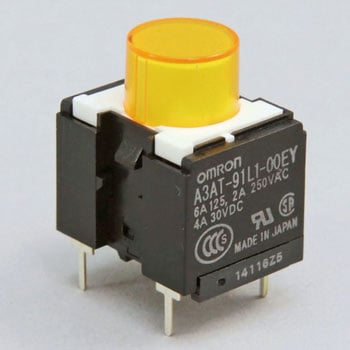

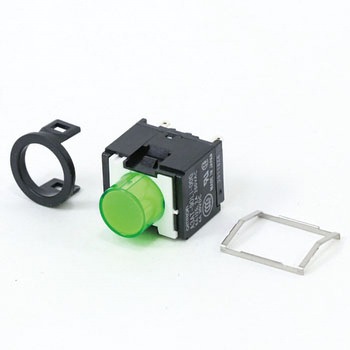

小形押ボタンスイッチ(丸形)(小形角胴) A3A
高容量、コンパクトな押ボタンスイッチ
高容量しゃ断を要する電源用スイッチとしても使用可能。
微小負荷(最小適用負荷DC5V 1mA)から高容量負荷まで開閉可能。
- 質量(g)
- 約3.2
- 保護構造
- IEC IP40
- 保存温度(℃)
- -25～65(ただし、氷結、結露のないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -10～55(ただし、氷結、結露のないこと)
- 接触抵抗(mΩ)
- 100以下(初期値)
- 安全規格
- UL(File No. E41515)、CSA(File No. LR45258)、CCC(GB/T14048.5)
- 電気的耐久性
- 5万回以上
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 汚染度(使用環境)
- 3(IEC60947-5-1)
- 動作に必要な力(OF)(N)
- 最大2.45
- 操作部形状
- 丸形
- 戻りの力(N)
- RF：最小0.15
- 動作までの動きPT
- 最大1.5mm
- 耐電圧(V/min)
- 同極端子間：AC600 50/60Hz/各端子とアース間：AC2000 50/60Hz
- 衝撃(誤動作)(m/s2)
- 最大150(誤動作1ms)
- 衝撃(耐久)(m/s2)
- 500
- 使用周囲湿度(%RH)
- 35～85
- 振動(誤動作)Hz
- 10～55 複振幅1.5mm(誤動作1ms)
- 全体の動きT.T(参考)(mm)
- 約2
- 胴体形状
- 小形角胴形
- 内容量
- 1個
全88種類を絞り込む
接点構成
動作方式
端子形状
押しボタンスイッチ本体 の新着商品
カテゴリ
商品レビュー
2025-02-18
用途: 洗面化粧台のスイッチ
株式会社シェリココ 様（製造業）
引っかかるので交換しました。
問題なく交換できました
対象商品 : 39011025
2020-12-22
用途: スイッチ
ちいさくて奥行も10ミリくらい、パネルも丸穴で作りやすくて良いです。リーマー拡大が嫌ならφ11.5ドリルが要るけど。照光も色違いも選べ、並べて配置しても間違いにくい。
対象商品 : 46694322
2020-08-04
用途: 洗面化粧台の電気のスイッチ交換
飲食業
取り付けもスムーズで問題なく使えました。
オルタネイトとモーメンタリの違いが英語なのでわからなく、間違えて一度買ってしまった。
対象商品 : 46694322
2020-02-04
用途: 洗面所の照明
運輸・通信業
家を購入して14年目で添え付けの洗面台照明スイッチがいまいち、つきが悪くなりこのスイッチを探してたらネットで見つけました。助かりました
対象商品 : 46694322
2019-04-01
用途: 化粧台の電源スイッチ交換
サービス業
洗面化粧台のスイッチの接触が悪くなり、もともと取り付けてあった物と同型のスイッチとの交換ができました。
初めはあきらめていたのですが、ネットで調べて同型のスイッチを見つけられて、ホッとしました。とても助かりました。改善個所は特に気にはなりませんでしたので、ないと思います。
1人が参考にしています
対象商品 : 46694322
2021-02-26
用途: 車のハーネスON OFFで使用
モトアート 様（自動車・二輪車・自転車関連業）
車の配線スイッチで使用する予定でしたが胴体が角形で取り付け難いので別の丸型に変更。
また他の機会に取り付けようと保管しました。
