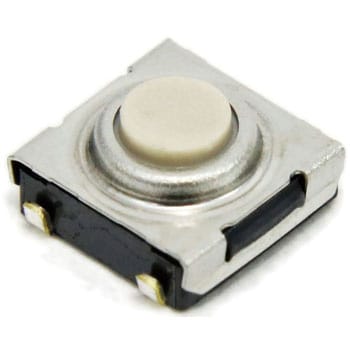

シール形サーフェス・マウントタクタイルスイッチ B3SN
シール形で薄形化を実現したサーフェス・マウント端子タイプ
薄形化により、機器の小形化に貢献。
シール構造IP67(IEC-60529)相当により、塵埃の多い場所や水回りの使用でも高い接触信頼性を確保。 ※端子部を除く。
静電対策に便利なアース端子付もシリーズ化。
ステンレス製バネの採用により、歯切れの良いクリック感を実現。
- 質量(g)
- 約0.2
- 耐電圧
- AC250V 50/60Hz 1min
- 絶縁抵抗(MΩ)
- 100以上(DC250Vメガにて)
- 使用周囲温度(℃)
- -25～+70 60%RH以下(ただし、氷結、結露しないこと)
- 接触抵抗(mΩ)
- 100以下(初期値)(DC5V 1mA通電)
- 使用周囲湿度
- 35～85%RH(+5～+35℃にて)
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm
- 動作に必要な力(OF)(N)
- 1.57±0.49
- 戻りの力(N)
- 最小0.29
- 耐久性
- 10万回以上
- 動作までの動きPT
- 0.25±0.15mm
- 衝撃(耐久)(m/s2)
- 最大1000
- バウンシング(ms)
- 5以下
