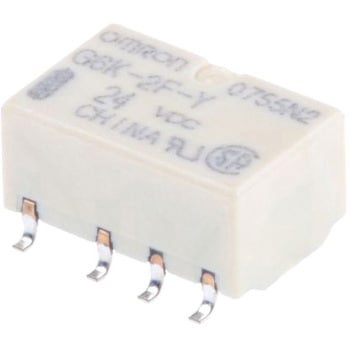

サーフェス・マウントリレー (超小型・低背) G6K



サーフェス・マウントリレー (超小型・低背) G6K 3.50 (2件の商品レビュー)

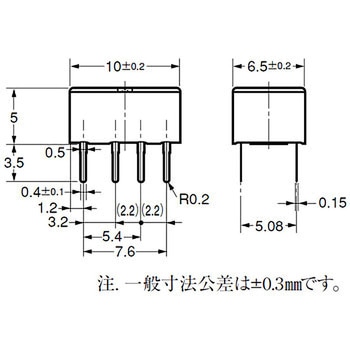

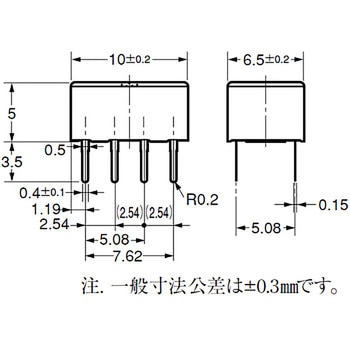

高さ5.2mm×幅6.5mm×長さ10mmの超小型で高密度実装に対応。
高さ5.2mmの低背を実現し、実装効率の向上をお約束。
約0.7gの超軽量により、1ランク上の実装スピードに対応。
メーカー従来品比約70%の低消費電力100mWの高感度を実現。
コイル接点間で高耐電圧AC1500V、さらに耐衝撃電圧1.5kV 10×160μs(Fcc Part 68準拠)を実現。
コイル・接点端子間距離を最適化することにより、耐衝撃電圧2.5kV 2×10μs(テルコーディア規格対応)の-Yシリーズも品揃え。
標準形式でUL/CSA規格取得。
用途
電話関連機器、通信機器、OA機器、AV機器など
質量(g)
約0.7
種類
プリント基板用リレー
極数
2極
保護構造
プラスチック・シール形
接点構成
2c
端子形状
プリント基板用端子
絶縁抵抗(MΩ)
1000以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)
-40〜+70(ただし、氷結および結露のないこと)
接触抵抗(mΩ)
100以下(DC1V 10mA電圧降下法にて)
耐振動(耐久)
10〜55〜10Hz 片振幅2.5mm(複振幅5mm)、55〜500Hz 300m/s2
耐衝撃(耐久)
1000m/s2
使用周囲湿度
5〜85%RH
耐振動(誤動作)
10〜55〜10Hz 片振幅1.65mm(複振幅3.3mm)、 55〜500Hz 200m/s2
耐衝撃(誤動作)
750m/s2
機械的耐久性
5000万回(開閉ひん度36000回/h)
電気的耐久性
10万回以上(定格負荷 開閉ひん度1800回/h)
接点仕様
クロスバ・ツイン
接点材質
Ag(表面Au合金)
故障率P水準(参考値:開閉ひん度120回/min時)
DC10mV 10μA(接触抵抗の故障判定値は50Ω)
動作時間(ms)
3以下(実力値:約1.4)
定格負荷
AC125V 0.3A、DC30V 1A
復帰時間(ms)
3以下(実力値:約1.3)
耐電圧(V/min)
コイルと接点間:AC1500 50/60Hz、異極接点間:AC1000 50/60Hz、同極接点間:AC750 50/60Hz
内容量
1個
注意
※定格電流、コイル抵抗はコイル温度が+23℃における値で、公差は±10%です。
※動作特性はコイル温度が+23℃における値です。
※最大許容電圧は、リレーコイルに印加できる電圧の最大値です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
コイル定格電圧(V)
規格
耐衝撃電圧(V)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

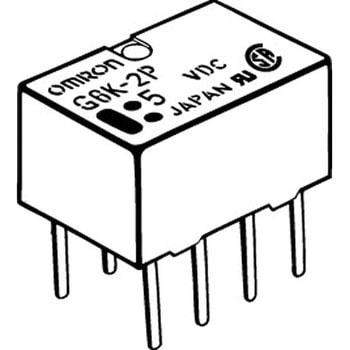

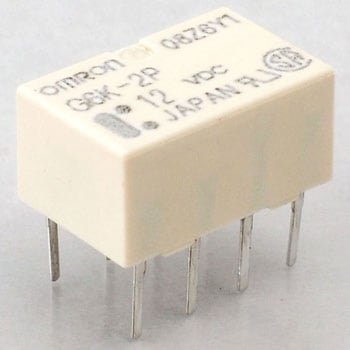

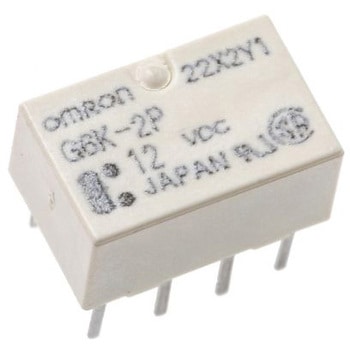

39069326 G6K-2P DC12 DC12 UL、CSA規格、テルコーディア規格未対応 コイルと接点間、同極接点間、異極接点間:1500V 10×160μs オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

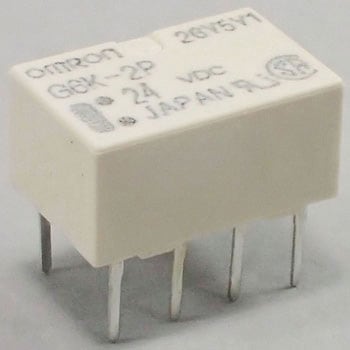

39069335 G6K-2P DC24 DC24 UL、CSA規格、テルコーディア規格未対応 コイルと接点間、同極接点間、異極接点間:1500V 10×160μs オープン
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39069344 G6K-2P DC4.5 DC4.5 UL、CSA規格、テルコーディア規格未対応 コイルと接点間、同極接点間、異極接点間:1500V 10×160μs オープン
¥479 1 ¥479
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

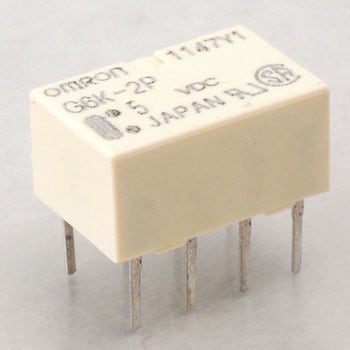

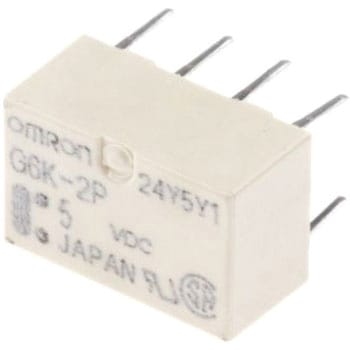

39069353 G6K-2P DC5 DC5 UL、CSA規格、テルコーディア規格未対応 コイルと接点間、同極接点間、異極接点間:1500V 10×160μs オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

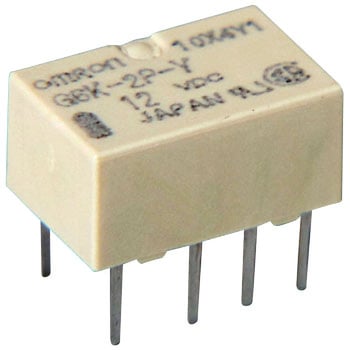

39069362 G6K-2P-Y DC12 DC12 UL、CSA規格、テルコーディア規格2.5kV 2×10μs対応 コイルと接点間:2500V 2×10μs、1500V 10×160μs
同極接点間、異極接点間:1500V 10×160μs
オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

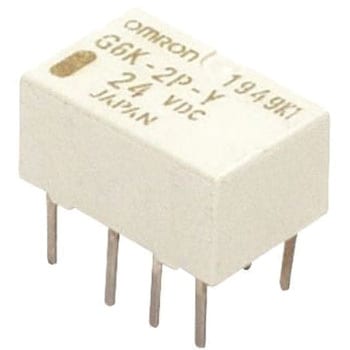

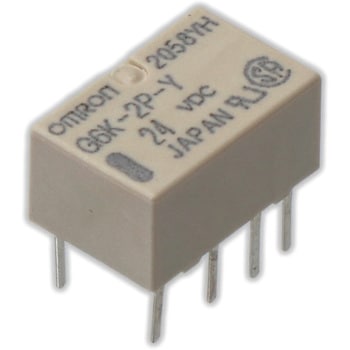

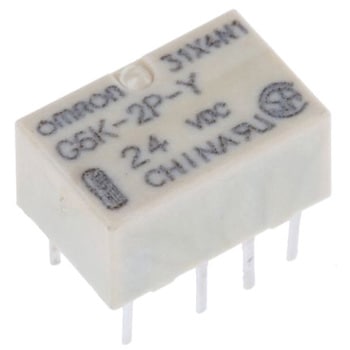

39069371 G6K-2P-Y DC24 DC24 UL、CSA規格、テルコーディア規格2.5kV 2×10μs対応 コイルと接点間:2500V 2×10μs、1500V 10×160μs
同極接点間、異極接点間:1500V 10×160μs
オープン
¥559 1 ¥559
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

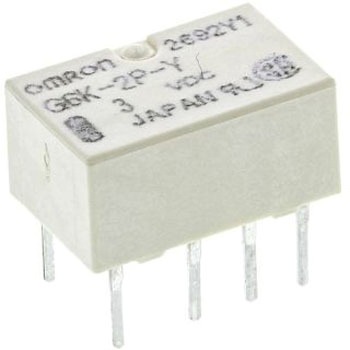

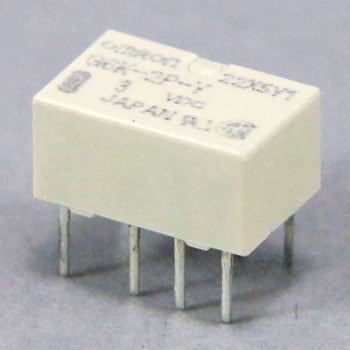

39069387 G6K-2P-Y DC3 DC3 UL、CSA規格、テルコーディア規格2.5kV 2×10μs対応 コイルと接点間:2500V 2×10μs、1500V 10×160μs
同極接点間、異極接点間:1500V 10×160μs
オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

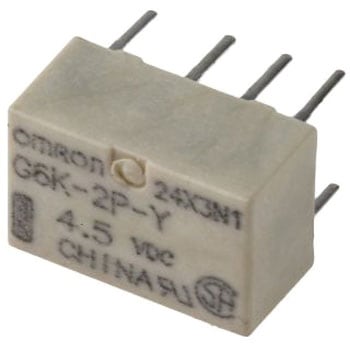

39069396 G6K-2P-Y DC4.5 DC4.5 UL、CSA規格、テルコーディア規格2.5kV 2×10μs対応 コイルと接点間:2500V 2×10μs、1500V 10×160μs
同極接点間、異極接点間:1500V 10×160μs
オープン
¥479 1 ¥479
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

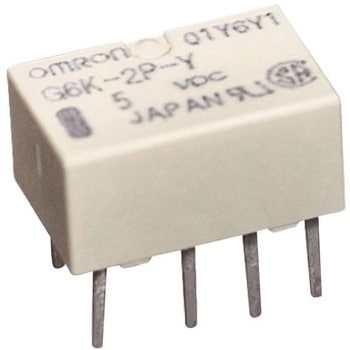

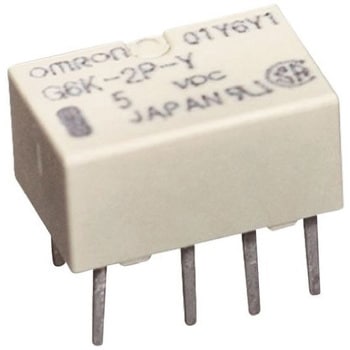

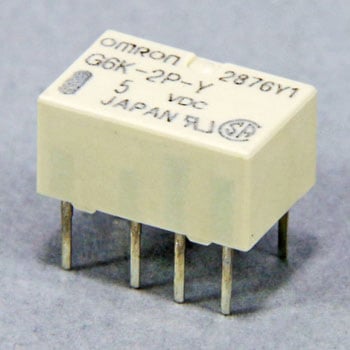

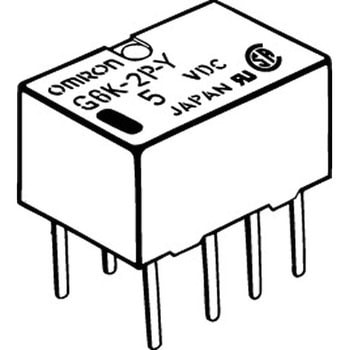

39069405 G6K-2P-Y DC5 DC5 UL、CSA規格、テルコーディア規格2.5kV 2×10μs対応 コイルと接点間:2500V 2×10μs、1500V 10×160μs
同極接点間、異極接点間:1500V 10×160μs
オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 3.50  総レビュー件数: 2 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 2

用途: 試作品用に

かなりの小型で使い勝手は良いとは思うが、価格が高いので本番用には使えない。大量に流通して価格がこなれるのを待つつもり。

これは注文コード 39069387 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-05-30]
モノタロウMonotaROからの回答:

ご意見ありがとうございます。

満足度: 5

用途: 小型制御機器の出力

汎用のプリント基板に実装できて大変小さいため、制御装置の隙間にも納められてスペースファクターが大変良いです。
信頼のオムロン製品でこの価格なら十分に納得できます。基本的には面実装品なのでしょうが、手作りする場合はピン付きのほうがやりやすいので、そのようなバリエーションがあるのも良いです。

これは注文コード 39069353 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-08-27]
