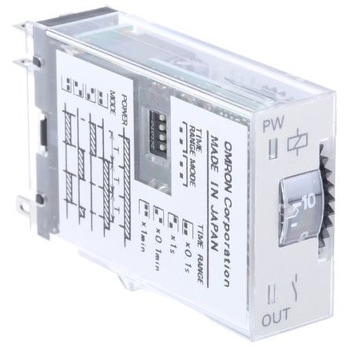

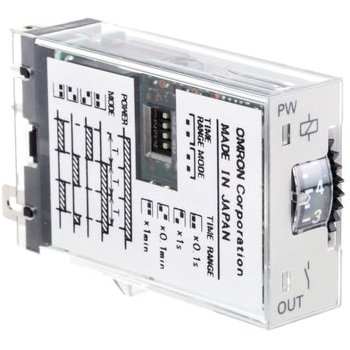

ソリッドステート・タイマ H3RN
時間レンジと動作モードのマルチ化を実現。
省スペースに貢献する小型・薄型サイズ。
UL、CSA規格を取得。
EN61812-1適合、CEマーク対応。
- 静電気耐力
- 4kV(誤動作)
8kV(破壊)
- 寸法(mm)
- 46×12.8×28.8
- 質量(g)
- 約18
- 使用温度範囲(℃)
- -10～55(結露、氷結しないこと)
- 保護構造
- IP40(端子部は除く)
- シリーズ
- H3RN
- 保存温度(℃)
- -25～65(結露、氷結しないこと)
- 制御出力
- AC250V 3A 抵抗負荷(cosΦ=1)・(形G6B-2□14P-FD-US使用)・最小適用負荷：DC5V 10mA(P水準、 参考値)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて測定)
- 電圧の影響
- ±2%以下(最大目盛時間にて)
- 耐衝撃(耐久)
- 980m/s2 6方向 各3回
- 使用周囲湿度
- 35～85%
- 温度の影響
- ±2%以下(最大目盛時間にて)
- 復帰電圧
- 電源電圧の10%以下
- インパルス電圧(V)
- 電源端子間：1k
- セット誤差
- ±15%±50ms以下(最大目盛時間にて)
- 耐振動
- 10～55Hz 片振幅0.75mm 3方向 各1h(耐久)/10～55Hz 片振幅0.5mm 3方向 各10min(誤動作)
- 耐電圧(V/min)
- AC2000 50/60Hz(操作電源回路と制御出力間および異極接点間)、AC1000 50/60Hz(非連続接点間)
- 衝撃(誤動作)(m/s2)
- 100 6方向 各3回
- 衝撃(耐久)(m/s2)
- 980 6方向 各3回
- ターミナルタイプ
- ソケット
- 使用周囲湿度(%RH)
- 35～85
- 振動(誤動作)Hz
- 10～55片振幅0.5mm 3方向 各10min
- 静電気耐力(kV)
- 誤動作：4、破壊：8
- 振動(耐久)Hz
- 10～55片振幅0.75mm 3方向 各1h
- 機械的寿命(万回)
- 1000以上(無負荷、 開閉ひん度1800回/h)
- 電気的寿命(万回)
- 10以上(AC250V 3A 抵抗負荷1800回/h)
- 内容量
- 1個
注意
※形H3RNには、接続ソケットは付属していません。※使用周囲温度50℃以上で連続使用する時は電源電圧の90～110%(DC12Vは95～110%)でお使いください。
