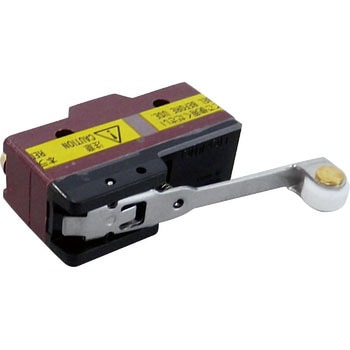

磁気吹消基本スイッチ X
磁気吹消機構を内蔵した直流電流専用スイッチ
接点機構にアーク吹き消しを有効にするための永久磁石を内蔵。
形状、取りつけ方法などは、形Z一般用基本スイッチと同一のコンパクトサイズ。
- 質量(g)
- 約27～63
- 保護構造
- IP00
- 接点構成
- 1c(単極双投形)
- 耐電圧
- 同極端子間、充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min
- 定格電流(A)
- 10
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -25～80(ただし、氷結しないこと)
- 接触抵抗(mΩ)
- 15以下(初期値)
- 耐衝撃(耐久)
- 最大1000m/s2
- 使用周囲湿度
- 35～85%RH
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm(誤動作1ms以内)
- 耐衝撃(誤動作)
- 最大300m/s2(ピン押ボタン形の場合)(誤動作1ms以内)
- 機械的耐久性
- 100万回以上
- 許容操作速度
- 0.1mm～1m/s(ピン押ボタン形の場合)
- 電気的耐久性
- 10万回以上
- 感電保護クラス
- ClassⅠ
- PTI(トラッキング特性)
- 175
- 許容操作頻度(回/min)
- 機械的240/電気的20
- 接点間隔(mm)
- 0.9
- 内容量
- 1個
