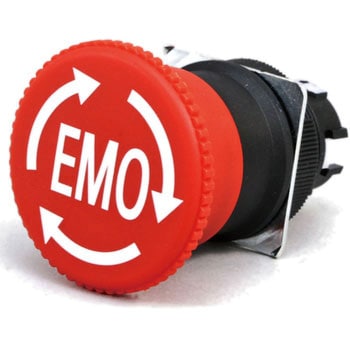

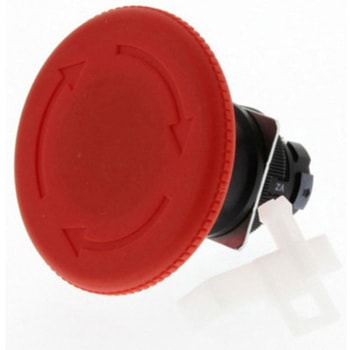

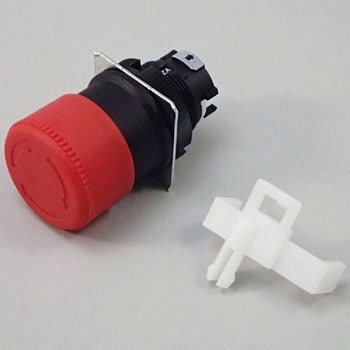

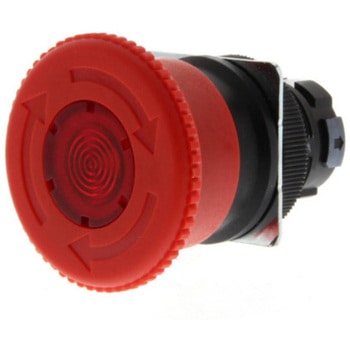

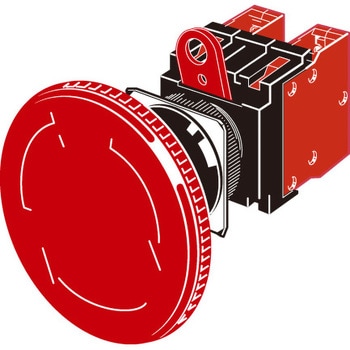

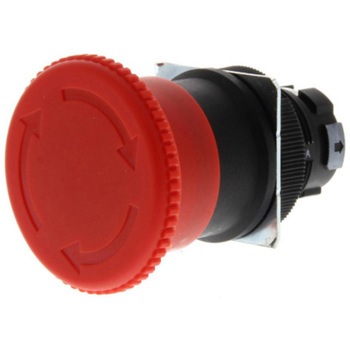

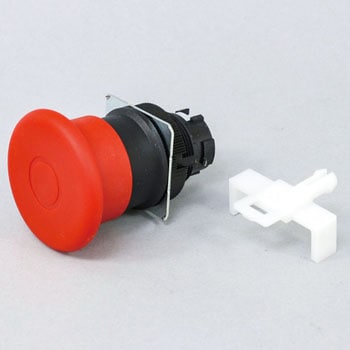

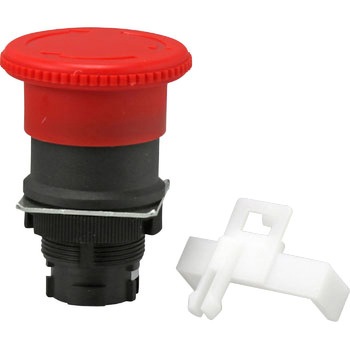

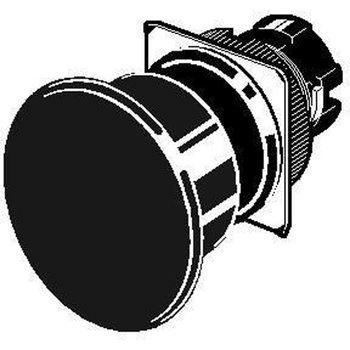

非常停止用押ボタンスイッチ(Φ22/Φ25)(操作部) A22E
Φ22とΦ25共用
接点溶着時に回路を遮断する直接開路動作機構付。
誤操作を防止するセーフティロック機構付。
ユニットの取り外しはレバーで簡単に着脱可能。
スイッチ部3列横取りつけで配線効率をアップ(非照光タイプはスイッチユニット3個取りつけで多接点化可能)。
フィンガープロテクト付のスイッチ部を標準装備。
圧着端子は開形(フォーク形)、 閉形(丸形)どちらでも取りつけ可能。
IP65耐油形(非照光タイプ)/IP65(照光タイプ)。
操作部とスイッチ部が容易に分離されないためのロックプレートを標準装備。
- 耐電圧
- 同極端子間、各端子とアース間：AC2500V 50/60Hz 1min.
- 保存温度(℃)
- -40～+70(ただし、氷結、結露のないこと)
- 光源
- LED
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 耐衝撃(耐久)
- 1000m/s2
- 使用周囲湿度
- 35～85%RH
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm(1ms以内)
- 耐衝撃(誤動作)
- 最大250m/s2以上(誤動作1ms以内)
- 機械的耐久性
- 30万回以上(セット、リセットで1回です)
- 許容操作速度
- 機械的：30回/min.、電気的：30回/min.
- 電気的耐久性
- 30万回以上(セット、リセットで1回です)
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 汚染度(使用環境)
- 汚染度3(EN60947-5-1)
- 内容量
- 1個
