パワーリレー G7J オムロン(omron) 機器内蔵用 【通販モノタロウ】 G7J-2A2B-B AC100/120〜
オムロン(omron)

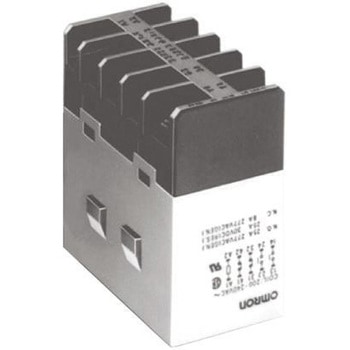

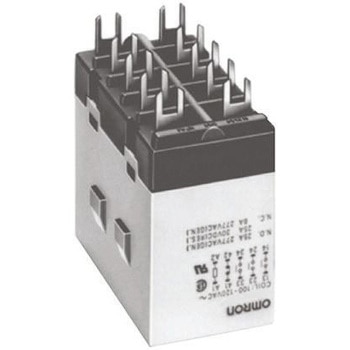

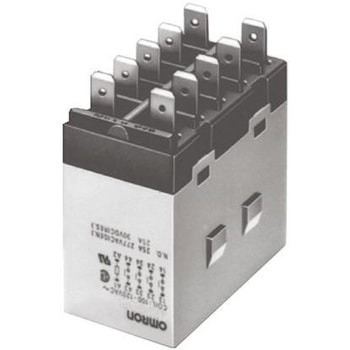

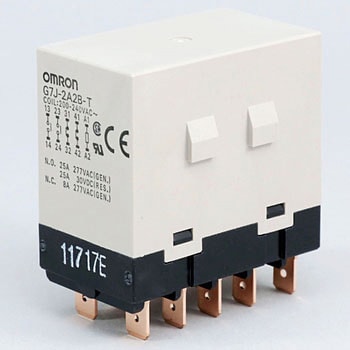

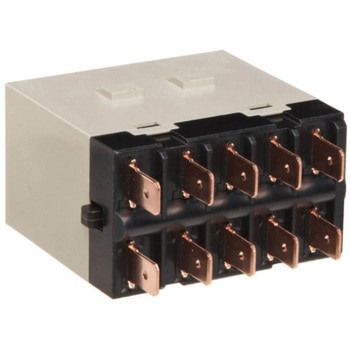

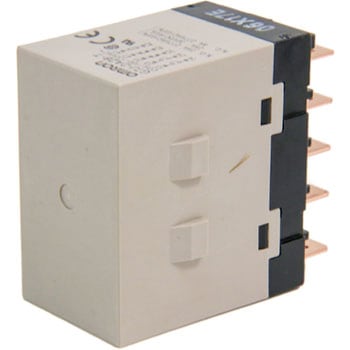

パワーリレー G7J

パワーリレー G7J オムロン(omron)
パワーリレー G7J オムロン(omron)
パワーリレー G7J オムロン(omron)
パワーリレー G7J オムロン(omron)
パワーリレー G7J オムロン(omron)


パワーリレー G7J 5.00 (5件の商品レビュー)

高容量・高電圧を実現したコンタクタ領域に一歩近づいた多極パワーリレー。
高容量で抵抗・誘導負荷はもちろんモータ制御に強い威力を発揮。
定格電圧の50%まで瞬時電圧ドロップが起こっても接点チャタリングがありません。
コイルと接点間はもちろん、異極接点間も耐電圧4kV以上クリア。
絶縁材料はすべて、UL94V-0に合格した難燃材料を採用。
標準品にてUL、CSA規格認定形。
接点ギャップ3mm以上(両側)。
用途
パッケージエアコンのコンプレッサおよびヒータ開閉制御用。
電動工具および各種モータの開閉制御用。
複写機、FAXなどのOA機器のランプ制御モータ駆動、電源開閉制御用。
包装機、食品加工機器のパワー制御用。
インバータ電源制御用。
耐電圧
(コイルと接点間、異極接点間)AC4000V 50/60Hz 1min
(同極接点間)AC2000V 50/60Hz 1min
耐振動(誤動作)
a接点/10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
b接点/10〜26〜10Hz 片振幅0.75mm(複振幅1.5mm)
耐衝撃(m/s2)
耐久/1000
誤動作/(a接点)100、(b接点)20
定格負荷
抵抗負荷/(a接点)AC220V 25A、DC30V 25A、(b接点)AC220V 8A、DC30V 8A
誘導負荷(cosΦ=0.4)/(a接点)AC220V 25A、(b接点)AC220V 8A
絶縁抵抗(MΩ)
1000以上(DC500V)
使用周囲温度(℃)
-25〜+60(ただし、氷結および結露しないこと)
接触抵抗(mΩ)
100以下(DC5V 1A電圧降下法による)
耐振動(耐久)
10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
使用周囲湿度
5〜85%RH
動作電圧
定格電圧の75%以下
機械的耐久性
100万回以上(開閉ひん度1800回/h)
電気的耐久性
10万回以上(開閉ひん度1800回/h)(周囲温度+23℃)
接点材質
Ag・合金
最大許容電圧(V)
定格電圧の110%
最大開閉ひん度(回/h)/機械的
1800
最大開閉ひん度(回/h)/定格負荷
1800
接点電圧の最大値(V)
AC250、DC125
動作時間(ms)
50以下(定格操作電圧印加時、接点バウンス含まず。周囲温度+23℃)
定格通電電流(A)
(a接点)25、(b接点)8
接点機構
シングル接点、ダブルブレーク
最大開閉容量
参考値/(a接点)AC5500VA DC750W、(b接点)AC1760VA DC240W
故障率P水準(参考値：開閉ひん度60回/min時)
DC24V 100mA
復帰時間(ms)
50以下(定格操作電圧印加時、接点バウンス含まず。周囲温度+23℃)
接点電流の最大値(A)
(a接点)25、(b接点)8
耐衝撃電圧(V)
(コイルと接点間)10000
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
18 件中 1 - 18 件
注文
コード
品番
質量(g)
定格電圧(V)
接点構成
端子形状
分類
参考
基準
価格
通常価格 購入数 販売価格
(税別)
出荷
関連		 数量
39070001 G7J-2A2B-B AC100/120 約165 AC100/120 2a2b ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070017 G7J-2A2B-B AC200/240 約165 AC200/240 2a2b ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
欠品中
39070026 G7J-2A2B-B DC12 約165 DC12 2a2b ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070035 G7J-2A2B-B DC24 約165 DC24 2a2b ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070044 G7J-2A2B-P DC24 約140 DC24 2a2b プリント基板端子用 プリント基板用取りつけ形 ￥2,700
￥1,835 1 ￥1,835
ご注文日より5日以内に出荷します。（土・日・祝は除く）
返品不可
39070053 G7J-3A1B-B AC100/120 約165 AC100/120 3a1b ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

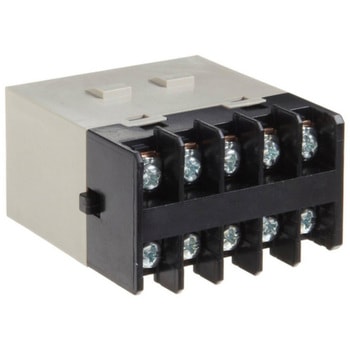

39070062 G7J-3A1B-B DC24 約165 DC24 3a1b ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070071 G7J-3A1B-T AC100/120 約140 AC100/120 3a1b タブ端子用(#250端子) W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070087 G7J-3A1B-T AC200/240 約140 AC200/240 3a1b タブ端子用(#250端子) W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070096 G7J-4A-B AC100/120 約165 AC100/120 4a ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070105 G7J-4A-B AC200/240 約165 AC200/240 4a ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070114 G7J-4A-B DC12 約165 DC12 4a ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
39070123 G7J-4A-B DC24 約165 DC24 4a ねじ端子用 W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

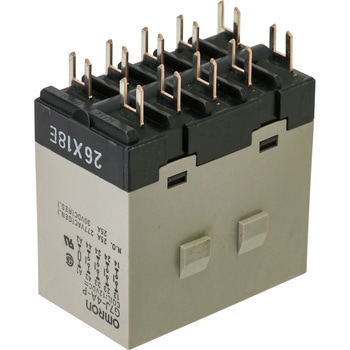

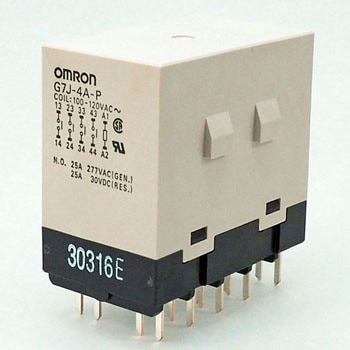

39070132 G7J-4A-P DC12 約140 DC12 4a プリント基板端子用 プリント基板用取りつけ形 ￥2,700
￥1,835 1 ￥1,835
ご注文日より5日以内に出荷します。（土・日・祝は除く）
返品不可

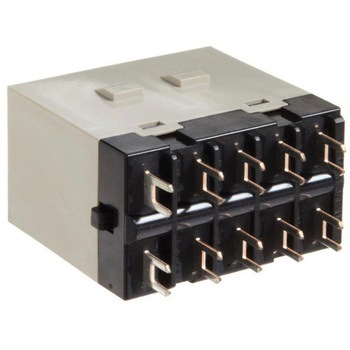

39070141 G7J-4A-P DC24 約140 DC24 4a プリント基板端子用 プリント基板用取りつけ形 ￥2,700
￥1,835 1 ￥1,835
ご注文日より5日以内に出荷します。（土・日・祝は除く）
返品不可
39070157 G7J-4A-T AC100/120 約140 AC100/120 4a タブ端子用(#250端子) W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

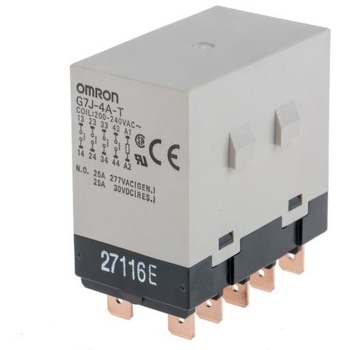

39070166 G7J-4A-T AC200/240 約140 AC200/240 4a タブ端子用(#250端子) W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

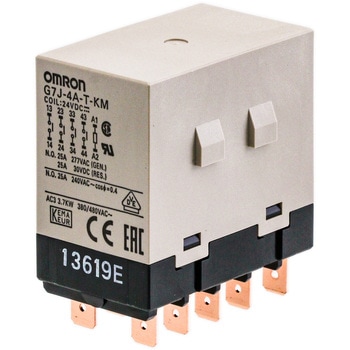

39070175 G7J-4A-T DC24 約140 DC24 4a タブ端子用(#250端子) W金具取りつけ形(W金具は別売) ￥2,700
￥1,835 1 ￥1,835
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加




関連カテゴリ

電気材料/制御機器/はんだ・静電気対策用品 > 制御機器 > オムロン > リレー > 一般リレー > 機器内蔵用

この商品をチェックした人はこんな商品もチェックしています
ページ 1/4
≪
1. バイパワーリレー LY2 オムロン(omron)
バイパワーリレー LY2 オムロン(omron) ￥843〜 4.58 (19)
2. パワーリレー G7L オムロン(omron)
パワーリレー G7L オムロン(omron) ￥832〜 4.67 (9)
3. バイパワーリレー LY1 オムロン(omron)
バイパワーリレー LY1 オムロン(omron) ￥628〜 5.00 (6)
4. バイパワーリレー LY3 オムロン(omron)
バイパワーリレー LY3 オムロン(omron) ￥1,190〜 5.00 (2)
5. 取りつけ金具 オムロン(omron)
取りつけ金具 オムロン(omron) ￥65〜 5.00 (2)
6. パワーリレー G6C オムロン(omron)
パワーリレー G6C オムロン(omron) ￥379〜 5.00 (1)
7. パワーリレー G4A オムロン(omron)
パワーリレー G4A オムロン(omron) ￥519〜 5.00 (2)
8. リレー用金具 G7L オムロン(omron)
リレー用金具 G7L オムロン(omron) ￥546〜 まだレビューはありません。 (0)
9. パワーリレー MM オムロン(omron)
パワーリレー MM オムロン(omron) ￥2,116〜 5.00 (1)
10. DCパワーリレー(60A/100Aタイプ) G9EA-1 オムロン(omron)
DCパワーリレー(60A/100Aタイプ) G9EA-1 オムロン(omron) ￥12,900 まだレビューはありません。 (0)
11. パワーリレー G7L用E金具 オムロン(omron)
パワーリレー G7L用E金具 オムロン(omron) ￥64 まだレビューはありません。 (0)
12. リレー用アダプタ G7L オムロン(omron)
リレー用アダプタ G7L オムロン(omron) ￥419 まだレビューはありません。 (0)
13. ゴミ袋E 透明 ノーブランド
ゴミ袋E 透明 ノーブランド ￥189〜 まだレビューはありません。 (0)
14. パワーリレー (リレー本体+補助接点ブロック) G7Z オムロン(omron)
パワーリレー (リレー本体+補助接点ブロック) G7Z オムロン(omron) ￥2,882〜 まだレビューはありません。 (0)
15. 節水レバーS タカギ
節水レバーS タカギ ￥459 まだレビューはありません。 (0)
16. DCパワーリレー(25Aタイプ) G9EB-1 オムロン(omron)
DCパワーリレー(25Aタイプ) G9EB-1 オムロン(omron) ￥6,690 まだレビューはありません。 (0)
17. パワーリレー G7J オムロン(omron)
パワーリレー G7J オムロン(omron) ￥1,954〜 まだレビューはありません。 (0)
18. スマートインカム マイクロホン (タイピン型) Victor
スマートインカム マイクロホン (タイピン型) Victor まだレビューはありません。 (0)
19. JW2ASN-DC12V ノーブランド
JW2ASN-DC12V ノーブランド ￥470 まだレビューはありません。 (0)
≫
商品レビュー

平均満足度： 5.00  総レビュー件数： 5件 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる！

満足度： 5 (このレビューは、0人が参考にしています。)

用途： 制御盤の部品交換

パナソニックの撤退によりリレーを探していた。互換性があり助かりました。

これは注文コード 39070096 についてのレビューです。 このレビューを評価してください： このレビューが参考になった。 有限会社 宮嵜商店 様 [2016-08-31]

満足度： 5 (このレビューは、0人が参考にしています。)

用途： 漁船の集魚灯に異常な高電圧が掛かったときに、ランプ保護のために回路から切り離す。

設計通りに、問題なく作動した。

これは注文コード 39070062 についてのレビューです。 このレビューを評価してください： このレビューが参考になった。 [2016-08-29]

満足度： 5 (このレビューは、0人が参考にしています。)

用途： 建設機械の制御用

１個で注文できるので良い。汎用性があり多用途での使用ができそう。

これは注文コード 39070123 についてのレビューです。 このレビューを評価してください： このレビューが参考になった。 [2016-07-12]

満足度： 5 (このレビューは、0人が参考にしています。)

用途： 通信機の電源に使用

作りが信頼できる、回路数が多いので電流を増やせる、値段が手ごろ。

これは注文コード 39070123 についてのレビューです。 このレビューを評価してください： このレビューが参考になった。 [2015-07-13]

満足度： 5 (このレビューは、0人が参考にしています。)

用途： 3相200V温水タンクの電源入切

3.5スケの圧着端子がネジ止め可能で、申し分ありません。

これは注文コード 39070096 についてのレビューです。 このレビューを評価してください： このレビューが参考になった。 [2014-12-08]
