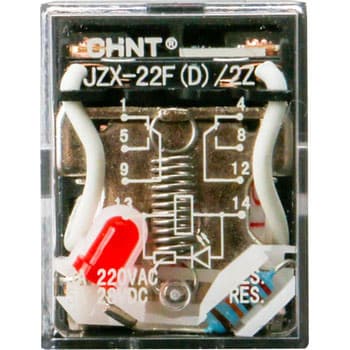

ミニリレー 2極
便利な動作表示LEDランプ付です。別売りのミニリレー端子台とセットでご利用頂けます。
用途制御盤の試作や機器のメンテナンスなどに
種類ミニチュアリレー
接点構成2c
端子形状プラグイン端子
CR回路無
ピン数(ピン)8
極数2
使用周囲温度(℃)-30～+55(氷結、結露のないこと)
接点材質Ag合金
絶縁抵抗(MΩ)100
定格通電電流(A)5
入力電圧範囲(V)定格電圧の85%～+110%
表示灯有
適合ミニリレー端子台(注文コード：28614898)
接点最大許容電流(A)5
内容量1個
注意
※感電の恐れがありますので通電中のリレー端子部およびソケットの端子部には触らないでください。※破損・焼損の原因となりますので接点定格値を超える負荷に対しては使用しないでください。
※破損・感電・焼損の原因となりますので落下させたり内部を分解しないでください。
※定格電圧は内部のコイルに印字されています。外枠には負荷電圧が記載されています。
※定格通電電流以内でご使用ください。
※この商品にCR回路はありません。
リレー の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 40143397
2025-01-11
- 用途：
- 機械メンテナンス
この製品は 2年以上使うのであれば買わない方がいい
2年目で1個 3年目で2個 壊れた
3個とも ハンダ部分で電線が切れてる
特に重要な設備には絶対使わないこと
2人が参考にしています
MonotaROからの回答
ご迷惑をおかけして申し訳ございません。ご希望でしたら返品を受け付けますのでお手数ですが弊社お問い合わせ窓口までお問い合わせよろしくお願いいたします。
2024-09-22
- 用途：
- 放送設備用のリレー
サービス業
3～40年前の放送設備用のリレーユニットのMY2型リレーとして交換
古いものなので安く修理できてよかった反面、動作確認用のLEDが付いているが13、14番の向きがユニットの配線的にバラバラだったため点く箇所と点かない箇所が出てしまった
- 対象商品：
- 40143397
2023-11-27
- 用途：
- 制御盤製作に使用
MY2相当の構造を持ち、負荷やCRスナバなどの仕様に拘りが無ければ本品でリプレースできる。
ソケットも脱落防止クリップも共用可能。
何より、この価格で動作表示灯表重装備なのが良い。
諸元表示の視認性を向上させてほしい。
2人が参考にしています
- 対象商品：
- 40143397
2023-12-15
- 用途：
- 制御回路作成
オムロンのMY2Nと端子配列も含めて互換のミニチュアリレー。LEDの表示が明るく見やすい。接点容量等も同じだが、耐久性に関する公称データがアナウンスされてないのが不安。
1人が参考にしています
- 対象商品：
- 40143406
2023-04-19
- 用途：
- 機械のメンテナンス
佐藤 様
タッピングボール盤の制御が不調となり 大手メーカーの品番は納期未定となっており 困っていました
「モノタロウ」で本品を見つけ早速注文 2日後には受け取り早速交換し 正常に使用できてます 価格も約半額で大満足です
1人が参考にしています
- 対象商品：
- 40143415
2023-01-15
- 用途：
- 機械の制御改造において
メンテJAPAN合同会社 様
（電気・ガス・熱供給・水道業）
端子配列においてもオムロンのＭＹタイプと同様で、動作もあまり変わらず使用することが出来ました。
2人が参考にしています
