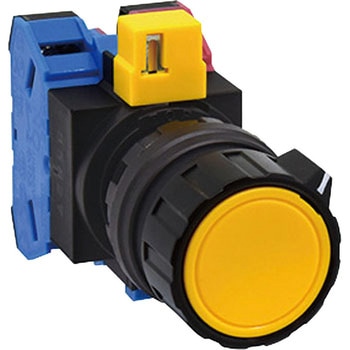

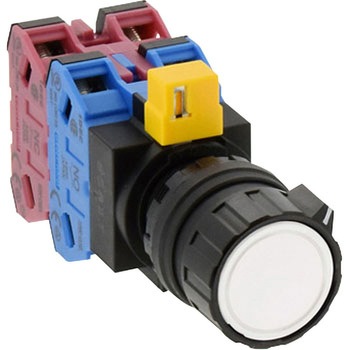

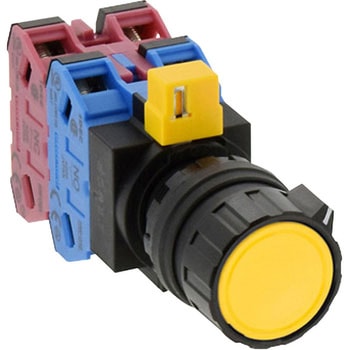

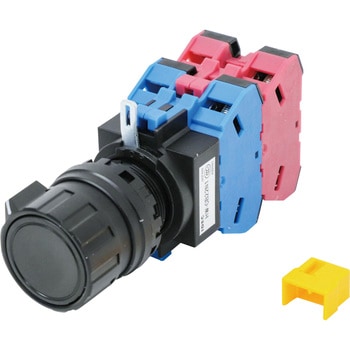

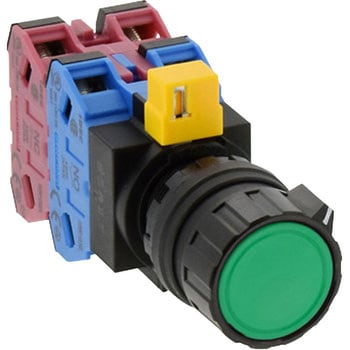

Φ22 HWシリーズ セレクタ押ボタンスイッチ HW1R形
- 形状
- 分離形
- 品名
- セレクタ押ボタン
- 種類
- 完成品
- 規格
- UL、CSA、CE、TUV-R、UKCA、CCC
- 保護構造
- IP65
- ボタン形状
- 丸
- 端子形状
- M3.5ねじ端子
- 定格絶縁電圧(V)
- 600
- 照光種別
- 非照光
- 保存温度(℃)
- -40～80(ただし、氷結しないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 使用周囲温度(℃)
- -25～60(ただし、氷結しないこと)
- 取付穴径(Φmm)
- 22.3(0～+0.4)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 耐振動(耐久)
- 30Hz、片振幅1.5mm
- 使用周囲湿度
- 45～85%RH(ただし、結露しないこと)
- 定格使用電流(A)
- 抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
- 耐振動(誤動作)
- 5～55Hz、片振幅0.5mm
- 耐衝撃(誤動作)
- 100m/s2
- 耐衝撃(m/s2)
- (耐久)1000
- 定格通電電流(A)
- 10
- 耐電圧(V)
- 充電部と非充電部間 AC2000・1分間
- 使用周囲湿度(%RH)
- 45～85(ただし、結露しないこと)
- 機械的寿命(万回)
- 25以上
- 電気的寿命(万回)
- 25以上/負荷条件AC220V 3A(AC-15)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 1000
- 内容量
- 1個
