押しボタンスイッチ AR22シリーズ フルガード形(Eボタン)
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
業界最短の奥行寸法を実現
充電部保護カバーを標準付属
トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC、EN規格)
パネルカット寸法Φ25.5mmへも使用が可能
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
- 電気的耐久性
- AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
- 材質
- 丸リング：樹脂製
- 種類
- 非照光式
- 保護構造
- IP65
- ボタン形状
- 丸(フルガード形)
- 端子形状
- ねじ端子
- フレーム
- 丸フレーム
- 定格絶縁電圧(V)
- AC/DC600
- 動作方式
- モメンタリ
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 保存温度(℃)
- -40～+80
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガーにて)
- 相対湿度
- 45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 使用周囲温度(℃)
- -20～+70(ただし、氷結、結露なきこと)
- 取付穴径(Φmm)
- 22.3/25.5
- 機械的耐久性
- 500万回以上
- 短絡保護装置
- Fuse 15A
- 条件付短絡電流
- 1000A
- 定格インパルス耐電圧(kV)
- 6
- 汚染度(使用環境)
- 3
- 耐衝撃(m/s2)
- 誤動作：100、耐久性：500
- 耐振動
- 共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 開閉頻度(回/時)
- 1200(使用率40%)
- 耐電圧(V/min)
- 充電部対アース間・異極充電部間：AC2500

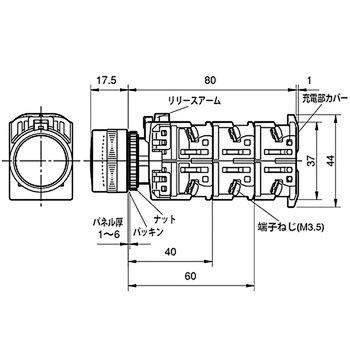

- ボタン部寸法(mm)
- Φ24
- 内容量
- 1個
