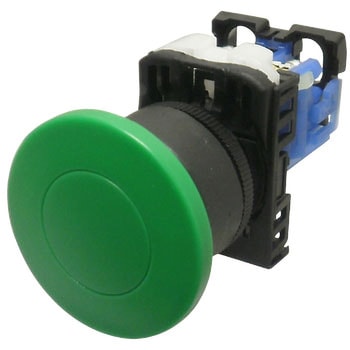

押しボタンスイッチ AR22シリーズ 大形(Φ40)
材質丸リング:樹脂製
種類非照光式
保護構造IP65
ボタン形状キノコ(大形)
端子形状ねじ端子
フレーム丸フレーム
定格絶縁電圧(V)AC/DC600
動作方式モメンタリ
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40~80
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45~85%RH(-5~40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20~70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3/25.5
機械的耐久性500万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐衝撃(m/s2)誤動作:100、耐久性:500
耐振動共振試験:複振幅0.1mm 周波数10~55Hz、定振動耐久試験:複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間:AC2500

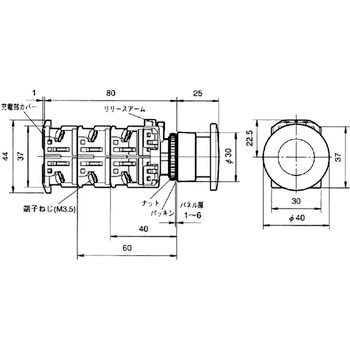

ボタン部寸法(mm)Φ40
内容量1個
操作用スイッチ・ブザー・表示灯 の新着商品
カテゴリ
商品レビュー
- 対象商品:
- 08509207
2024-02-14
- 用途:
- 機器操作盤に使用
稼働開始10か月の機器においてスイッチ動作が不安定になる事象があり、本機にリプレース。
スイッチ形式・機構・メーカーなど全て変更しこの機種にした。
接点構造は旧来のものだが、確実な動作と耐久性、アクチュエータ(押しボタン)ユニットとスイッチエレメントを分離して施工可能にしたことなど近代化もされており、施工も使用感も良い。
施行穴径Φ22に対してボタン径Φ40が設定されており安心感もある。
1人が参考にしています
- 対象商品:
- 08509155
2021-06-29
- 用途:
- 停止スイッチ
緊急停止スイッチのようなみてくれですが、モメンタリで離すと自己復帰するタイプです。機器側でモメンタリが使える設定がある場合、スイッチを押したあと毎度回して復帰させる必要がなく使いやすいです。
- 対象商品:
- 08509191
2019-03-11
- 用途:
- 設備の全停止
松風台自治会 様
接点を間違えて購入してしまいました。
a接点とb接点の違いが、もっと判りやすく表記してあれば良かった。
MonotaROからの回答
ご意見ありがとうございました。
- 対象商品:
- 08509155
2016-03-17
- 用途:
- 食品機械の停止スイッチ
キノコの傘の裏側にひだ状の凹凸があり、そこを日常的に掃除するのは非常に困難。
掃除できない部分があることは食品機械には致命的です。
MonotaROからの回答
貴重なご意見ありがとうございました。
