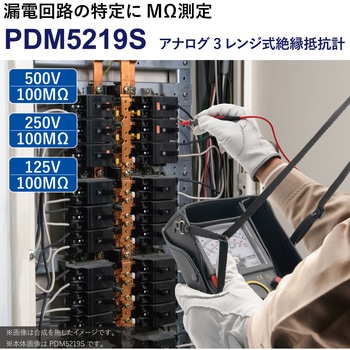

3レンジアナログ絶縁抵抗計
JIS準拠の3レンジ切り替え式/目盛(スケール)は読みやすい3レンジ共通のシンプルなスケール/単発・連続が可能なテストスイッチ搭載/測定後は電圧を放電するディスチャージ機能搭載
- 用途
- 電気工事や設備機器のメンテナンス等
- 定格電圧(V)
- 500/250/125
- 絶縁抵抗(Ω)
- 100M
- 交流電圧(V)
- 600(許容差：最大目盛値の±5%以内[正弦波交流/50～60Hz])
- 直流電圧(V)
- 60(許容差：最大目盛値の±5%以内)

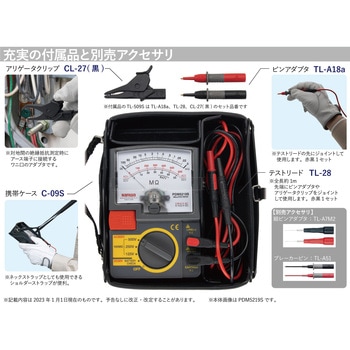

- 付属品
- テストリード(TL-509S：全長約1.2m)、携帯ケース(C-09S)、取扱説明書
- 種別
- アナログ式絶縁抵抗計
- 幅(mm)
- 99
- 高さ(mm)
- 144
- 質量(g)
- 約310
- 電源
- 6LF22/6LR61(9V形アルカリ電池)×1
- 寸法(高さH×幅W×奥行D)(mm)
- 144×99×43
- 寸法(幅W×高さH×奥行D)(mm)
- 99×144×43

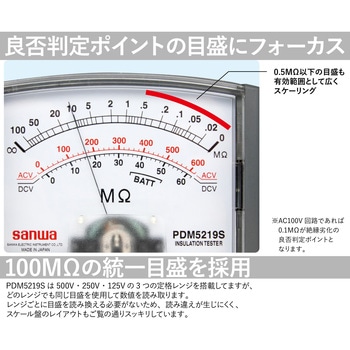

- 絶縁抵抗値目盛(MΩ)
- 0.02～0.1～50～100M
- 使用環境
- 0～40℃(湿度90%RH以下)
- 許容差保証温湿度範囲
- 23±5℃ 75%RH以下(結露のないこと)
- 安全規格
- IEC61010CAT.Ⅲ600V
- 定格電流(mA)
- 1～1.2
- RoHS指令(10物質対応)
- 対応
- 特性
- JIS C1302で規定された定格電流で低い絶縁抵抗値(MΩ)まで測定電圧を維持 目盛を最小限にし、見易さ/読易さを改善した3レンジ式 単発および連続測定が可能な絶縁抵抗測定スイッチ付 直流電圧測定レンジ(DC60V)搭載 ディスチャージ(放電)機能 内蔵電池容量が測定できるインナーバッテリーチェック機能 測定時に両手が使える首掛けストラップ付
- 内容量
- 1台
注意
※校正書付商品については発注後のキャンセル不可となります。※校正書・トレーサビリティ体系図付商品についてはwebでの受注のみとなります。※品番に(JCSS校正書付)、(一般校正書・トレーサビリティ体系図付)、(校正書・トレーサビリティ体系図付)を含む商品のみに該当する書類が付属します。
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1以上のご注文(同一注文コードにつき) | ¥1,000/税込¥1,100 |
電気測定 の新着商品
カテゴリ
商品レビュー
2026-01-09
用途: 出張作業に持参しました。
株式会社大和電機製作所 様（製造業）
従来使用してました機器が破損しましたので購入しました。
低い電圧から確認ができるのでありがたいです。
2024-11-23
用途: 電気設備点検時
卸売・小売業
コンパクトで軽く持ち運びも楽くなので、とｔれも使いやすい測定器です。
対象商品 : 41203294
2018-04-06
用途: 水中ポンプ（電動機）の寿命推定
サービス業
使用電圧系が１００Vと２００Vなので、３レンジで便利。読みやすさからデジタルよりアナログ派なので嬉しい。アリゲータクリップ付属でケースも使いやすく工夫されています。精度は信用しています。
対象商品 : 41203294
2014-11-17
用途: 電気設備の点検作業
価格設定と測定器の性能から購入しました。デジタル式も持っていますが、絶縁抵抗計は、アナログに限ります。針の振れ方で状況が読めるからです。３レンジアナログ２台を使い分けて使用しています。お勧めです。
