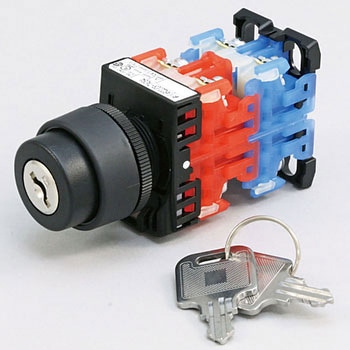

Φ22コマンドスイッチ AR22・DR22 セレクタスイッチ コントロールタイプ(丸フレーム)キー形
- 取付穴径(Φmm)
- 22
- 仕様
- -
- タイプ
- コントロールタイプ
- 種類
- セレクタ
- 保護構造
- IP65(防油形)
- フレーム
- 丸フレーム
- 耐電圧
- 充電部対アース間・対異極充電部間：AC2500V 1分間
- 定格絶縁電圧(V)
- AC/DC600
- ノッチ角度(°)
- 45
- ノッチ数
- 3
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 取付寸法(mm)
- Φ22.3・Φ25.5共用
- 保存温度(℃)
- -40～+80
- 絶縁抵抗(MΩ)
- 充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
- 使用周囲温度(℃)
- -20～+60(ただし、氷結、結露なきこと)
- 機械的耐久性
- 1万回以上
- 電気的耐久性
- 50万回以上(AC220V 6Aにて)・100万回以上(AC220V 3Aにて)
- 短絡保護装置
- Fuse 15A
- 定格インパルス耐電圧(kV)
- 6
- 汚染度(使用環境)
- 3
- 耐振動
- 共振試験：複振幅0.1mm 周波数10～55Hz・定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 操作部形状
- キー形
- 開閉頻度(回/時)
- 1200(使用率40%)
- 条件付短絡電流(A)
- 1000
- 相対湿度(%RH)
- 盤内：45～85(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 500
- キーの種類
- A
- 内容量
- 1個
