セレクタスイッチ AR22シリーズ 丸ツマミ形
前締め構造
接点・トランスユニットの追加、交換もワンタッチ
2 方向配線で作業効率をアップ
短胴の奥行寸法
端子部IP2X対応品も用意
優れた接触信頼性
充電部保護カバーを標準付属
標準品で、海外規格の認定を取得
ブザーも用意
- タイプ
- 標準タイプ(非照光タイプ)
- 種類
- セレクタ
- 保護構造
- IP65(防油形)
- フレーム
- 丸フレーム
- 耐電圧
- 充電部対アース間・異極充電部間：AC2500V 1分間
- 定格絶縁電圧(V)
- AC/DC600
- ノッチ角度(°)
- 90
- ノッチ数
- 2
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)

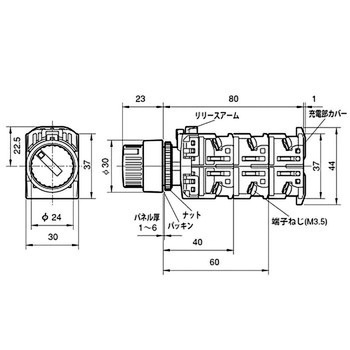

- 取付寸法(mm)
- Φ22.3・Φ25.5共用
- 保存温度(℃)
- -40～80
- 絶縁抵抗(MΩ)
- 充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
- 使用周囲温度(℃)
- -20～70(ただし、氷結、結露なきこと)
- 定格使用電流(A)
- AC-15(コイル負荷)：24V/6、110V/6、220V/6、440V/2.5・DC-13(コイル負荷)：24V/4、110V/1.3、220V/0.45・DC-12(抵抗負荷)：24V/6、110V/2.5、220V/1
- 復帰方式
- 手動
- 機械的耐久性
- 100万回以上
- 電気的耐久性
- 50万回以上(AC220V 6Aにて)・100万回以上(AC220V 3Aにて)
- 短絡保護装置
- Fuse 15A
- 定格インパルス耐電圧(kV)
- 6
- 汚染度(使用環境)
- 3
- 耐振動
- 共振試験：複振幅0.1mm 周波数10～55Hz・定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 定格通電電流(A)
- 10
- 操作部形状
- 丸ツマミ形
- 開閉頻度(回/時)
- 1200(使用率40%)
- 材質(リング)
- (丸)樹脂製
- 色(ツマミ)
- 黒
- 条件付短絡電流(A)
- 1000
- 相対湿度(%RH)
- 盤内：45～85(-5～40℃にて)(ただし、氷結、結露なきこと)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 500
- 内容量
- 1個
