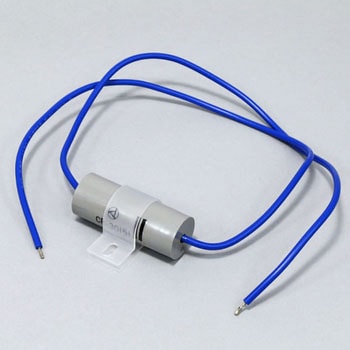

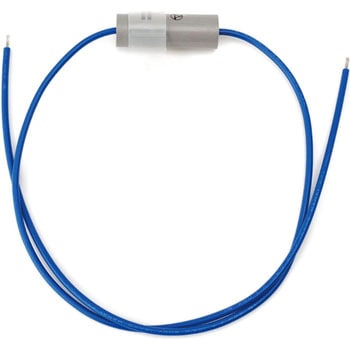

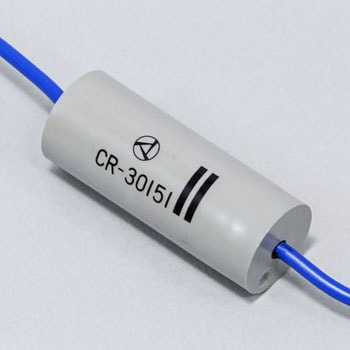

EMC対策品 (スパークキラー) CRシリーズ
250VAC用の汎用タイプで、 形状がチューブラ形で取付けの簡易化が図られています。事務機器，自動化機器，制御機器等各種の機種のAC入力ラインに使用できます。
- 試験電圧
- 端子間:625VAC(50/60Hz) 60sec
端子・外装間：2000VAC(50/60Hz) 60sec - 絶縁抵抗(MΩ)
- 端子間：10000 min
端子・外装間：100000 min(500VDC)
- 用途
- 民生用電子機器、事務機器、自動化機器、工作機器等の電源雑音防止及び接点保護。
- 使用温度範囲(℃)
- -40～+85
- 寸法H(mm)
- -
- 寸法d(mm)
- -
- 定格電圧(V)
- AC250
- 寸法F(mm)
- -
- 寸法T(mm)
- -
- 寸法W(mm)
- -
- 安全規格
- -
- 最大印加電圧(V)
- 800
- クラス
- -
- 重畳パルス電圧(V)
- 700max.
- 繰返し周波数(Hz)
- 360max.
- 内容量
- 1個
注意
※重畳パルス条件(最大)の尖頭値はライン電圧に重畳して、スパークキラーの両端に加えることができるパルス電圧の最大値を示す。但し、その値はライン電圧を加えたとき最高印加電圧を超えてはならない。リレー の新着商品
カテゴリ
商品レビュー
対象商品 : 39221314
2023-04-07
用途: 制御盤製作に使用
接点保護用に購入しました。
接点間に使用する場合は、インピーダンスやパス電流量には配慮してください。
回路構成・線路長にもよりますが、負荷並列/接点並列の何れかの配置となります。
CRスナバの静電容量・抵抗値の組み合わせは、負荷の種類・吸収エネルギー量によって
最適なモデルを選択してください。
