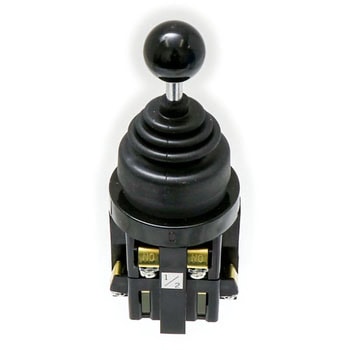

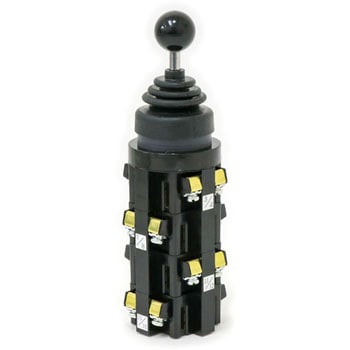

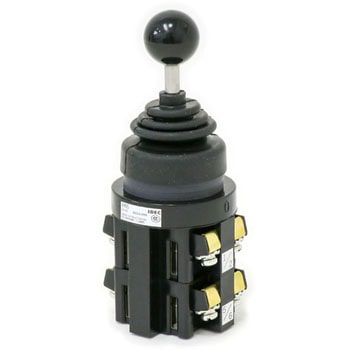

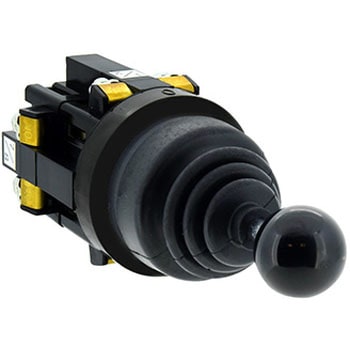

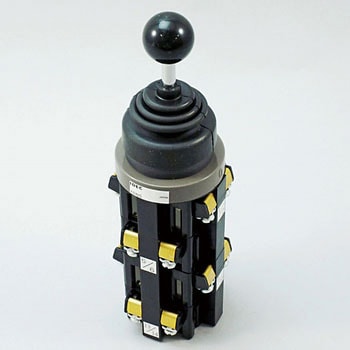

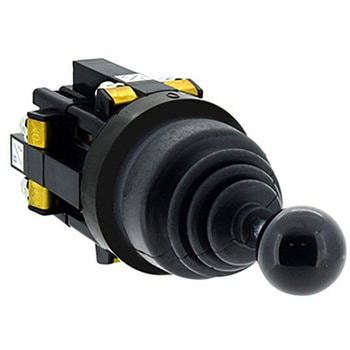

Φ30シリーズ ARN・ARNS形 モノレバースイッチ 短レバータイプ
モノレバースイッチは、1本のレバーで4方向の動作をコント
ロールする4方向スイッチです。レバーを倒す方向と同方向の
接点が作動しますから、工作機械や産業機械を上下左右に頻繁
に方向転換させるときなどに、あたかも操縦桿を手さぐりで
動かすように迅速確実、かつ自由自在にコントロールすることが
できます。しかも、接点動作とレバーの動きの組合わせは各種選定できます。
操作レバーをセンタ位置でロックできるインタロック付も完備。
- 取付穴径(Φmm)
- 30.5
- 定格通電電流(A)
- 10
- 保護構造
- IP65(IEC 60529)
- IP等級
- IP65
- レバー色
- 黒
- 色(ツマミ)
- 黒
- 使用温度範囲(℃)
- -25～50
- 種類
- 短レバータイプ
- 定格絶縁電圧(V)
- 600
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 保存温度範囲(℃)
- -35～80
- 操作部色
- 黒
- 耐電圧(V/min)
- AC2500
- 使用湿度範囲(%RH)
- 45～85
- 機械的寿命(万回)
- 50以上
- 内容量
- 1個
注意
※レバーの動作方式、接点構成につきましては、メーカーカタログでご確認の上、ご購入ください。※【操作機構部】操作レバーは中心が中立位置で、各方向に約30度傾けますと、ピンを通じてその方向の接点が作動します。レバーの動きには、4方向、3方向、2方向のものがあり、どの方向のノッチ位置についても作動位置停止動作(各位置停止)と自動復帰動作(リターン)を自由に選ぶことができます。
