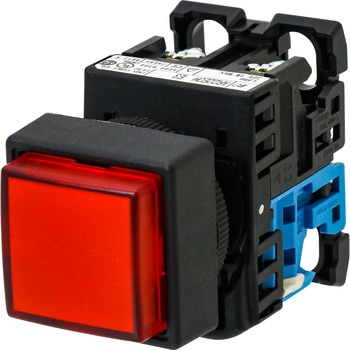

照光押しボタンスイッチ AR22シリーズ 平形(□24)
- 電気的耐久性
- AC220V6Aにて50万回以上
AC220V3Aにて100万回以上
- 種類
- 照光式
- 保護構造
- 操作部：IP65(防油形)
- ボタン形状
- 角(突形)
- 端子形状
- ねじ端子
- フレーム
- 角フレーム
- 定格絶縁電圧(V)
- AC/DC250
- 方式
- 全電圧式
- 動作方式
- モメンタリ
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 使用電圧(V)
- AC/DC24
- 保存温度(℃)
- -40～+80
- 光源
- LED
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 相対湿度
- 45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 使用周囲温度(℃)
- -20～+50(ただし、氷結、結露なきこと)
- 取付穴径(Φmm)
- 22.3/25.5
- 機械的耐久性
- 500万回以上
- 短絡保護装置
- Fuse 15A
- 条件付短絡電流
- 1000A
- 定格インパルス耐電圧(kV)
- 6
- 汚染度(使用環境)
- 3
- 耐振動
- 共振試験：複振幅0.1mm 10～55Hz、定振動耐久試験：複振幅3mm 16.7Hz
- トランス
- なし
- 開閉頻度(回/時)
- 1200(使用率40%)
- 耐電圧(V/min)
- 充電部対アース間・異極充電部間：AC2500
- ボタン部寸法(mm)
- □24
- 内容量
- 1個
