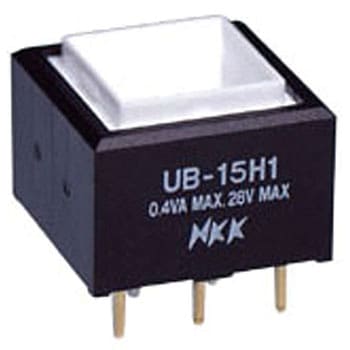

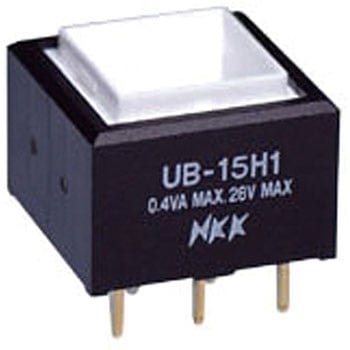

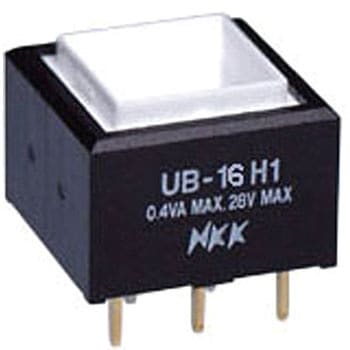

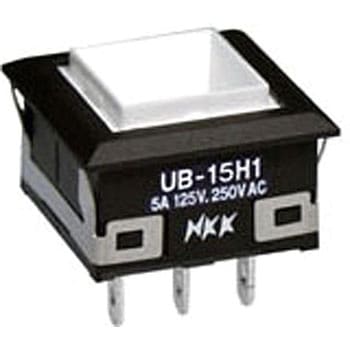

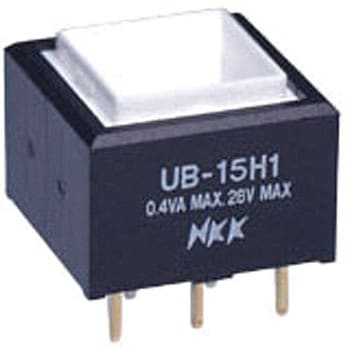

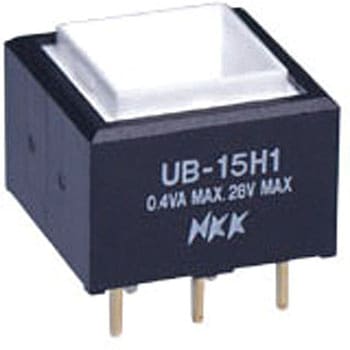

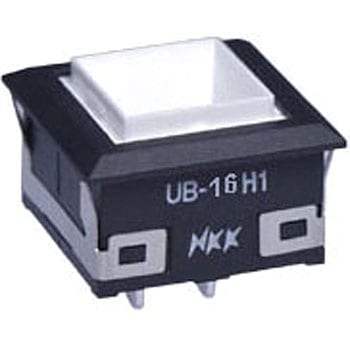

照光式押ボタンスイッチ UBシリーズ
短胴形照光式押ボタンスイッチ。スナップイン取付け。フラックスの侵入をシャットアウト。超高輝度対応。
- 種類
- 照光式
- 使用温度範囲(℃)
- -25～50
- ボタン形状
- 角
- 耐電圧
- AC1000(端子・端子間) 、AC1500(端子・アース間)
- 耐熱性
- 1.9±0.95
- 絶縁抵抗(MΩ)
- 200以上(DC500V)
- 操作力(N)
- 1.9±0.95
- LED
- 超高輝度LED(輝度レベル1)
- 色(本体)
- 黒
- 回路
- 単極双投
- 回路構成
- 単極
- 内容量
- 1個
全11種類を絞り込む
動作方式
照光色
端子形状
接点材質
押しボタンスイッチ本体 の新着商品
カテゴリ
商品レビュー
対象商品 : 75800042
2019-10-02
用途: 省スペースでの押し釦
取り付け内部のスペースが限られていたため、これを選択。
DC24Vにて照光させるべく1.1kΩぐらいの抵抗かなと、それを探したが取り扱いが無かったため、1kΩで取り付け。
機嫌よく活躍しています。
対象商品 : 75800112
2019-08-21
用途: 実験機材
国立大学法人京都大学 様（教育・研究機関）
画像をよく見るとわかるのですが、押す部分は空洞です。別売のカバー（品番：AT-4074-C など）が必要です。ご注意ください。
3人が参考にしています
MonotaROからの回答
ご意見ありがとうございました。
対象商品 : 75800042
2018-01-10
用途: 設計見本として、購入しました。
たっちゃん研究店(個人商店) 様（その他業種）
JBシリーズとUBシリーズが混じって掲載されていたので、念のため購入しました。レンズを入れずにキャップをして、分解不能で、商品としては出せなくなったので、スイッチ・レンズ・キャップをセットで購入した方が良いと思います。
2人が参考にしています
対象商品 : 75800042
2016-10-07
用途: 車の電装品スイッチに使用
形状や触った感じも良いが、配線の説明資料も何も無しで発送されてくるとは思わずビックリ！せめてメーカーのHPなどを知らせてくれるなどの対応をして欲しいですよね。
2人が参考にしています
MonotaROからの回答
貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
