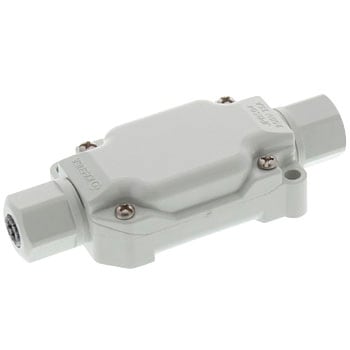

防水中継端子ボックス
樹脂材料に耐候性、耐油性に優れたナイロンアロイを使用しています。
ケースの側壁を端子部より下げることにより、配線しやすい構造になっています。
カバー面の平らなスペースに銘板を貼付けることができます。
- 用途
- 動力回路、操作回路、センサー、ソレノイド等の中継。
- 端子ねじ
- M3(0.6～0.9N・m)
- 材質
- (ケース/カバー/キャップ)ナイロンアロイ、(ケースパッキン/ゴムブッシュ)NBR、(リング)ポリプロピレン、(カバー固定ねじ)SUS、(カバー固定ナット、ターミナル板)黄銅、(端子ねじ)鉄
- 使用温度範囲(℃)
- -25～+80
- 保護構造
- IP67
- 定格電圧(V)
- AC、DC250
- 耐電圧
- 2000V 1分間
- 定格電流(A)
- 15
- 適合電線(mm2)
- 1.25 (MAX)
- 適合ケーブル外径(Φmm)
- 3.5～6.1(本体実装)、6～9(付属品)
- 絶縁抵抗(MΩ)
- 1000以上(DC500Vメガー)
- 相対湿度
- 45～85%RH
- 内容量
- 1個
注意
※ゴムプッシュ及びリングの組み込み順序、方向に注意してキャップを締め込んでください。正しく組込まないと防水性能が確保できません。キャビネット / プラボックス の新着商品
