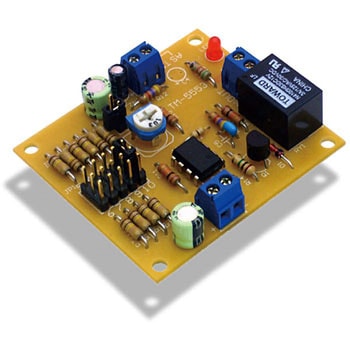

タイマー基板キット3
タイマーIC・555を使用したシンプルな汎用タイマーです。電源ON又はトリガ入力(スイッチ接点)でタイマーを開始します。
種類工作キット
接点構成1c接点(出力端子は[COM][NO]のみ)
電源電圧(V)DC12(DC9~12可)
タイマー時間約1~10秒(1秒単位)、約10~100秒(10秒単位)
定格負荷AC125V 3A(抵抗負荷)
タイマー2種(トリガ入力で開始、電源ONで開始)
動作電流(mA)約25
待機電流約7mA
基板寸法(幅W×奥行D×高さH)(mm)53×47.5×15
内容量1個
機構部品(電子部品) の新着商品
カテゴリ
商品レビュー
2024-12-02
- 用途:
- 燃料ポンプ制御
その他業種
問題なく使えてます、初心者でも落ち着いて取り組めば完成出来ます。基盤現像 部品調達の手間を考えれば 非常にお手軽です。
- 対象商品:
- 08502122
2022-06-03
- 用途:
- 作業場の一時的照明点灯
株式会社ITO・K 様
(建設業・工事業)
プラスをリレーにループさせ、時限とともに自己電源オフすることで省エネに。 作業場へちょっと材料などを取りに行くとき、ドアのマイクロスイッチでオン。 照明スイッチを入れずとも済む。
- 対象商品:
- 08502122
2021-12-14
- 用途:
- 鉄道ジオラマの制作に、信号機用タイマーとして
農・林・水産業
商品が届きました。迅速な対応ありがとうございました。説明書が分かりやすく大なる満足感です。
1人が参考にしています
- 対象商品:
- 08502122
2021-10-01
- 用途:
- アラーム設定用
その他業種
30分程度で、組立ができました。説明書、回路図も丁寧に書かれていますので、このようなキットを作成しことのある人は、簡単だと思います。
- 対象商品:
- 08502122
2021-07-15
- 用途:
- 3相電源用リニアパワーアンプの遅延電源投入
エヌティーエム技術士事務所 様
(サービス業)
手ごろな商品が無い中で、まともな商品に出会ってハッピーです!
- 対象商品:
- 08502122
2020-12-28
- 用途:
- 加工時間の目安に使用
加減が必要な作業において、どれくらい加工すれば良いかの目安に使っています。
お陰様で、均一な加工状態が維持出来ております。
時間調整も簡単です。
1万回くらい繰り返し使ってますが不具合はありません。
- 対象商品:
- 08502122
2020-07-15
- 用途:
- シュミレーション制御基板作成
その他業種
キットでコスパも良く設定時間も正確で使用時間経過による変化も無く実用的(アマチュア)です。
長期使用は不明です。
リレーの接点がNOしかなくNCが有ればもっと良い製品になるのでしょうが、活用範囲が限定的で大変残念な商材ですです。これからNC回路を持た基板に改造予定です。
