ベビー・アンプ

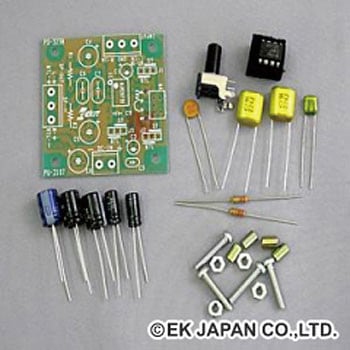

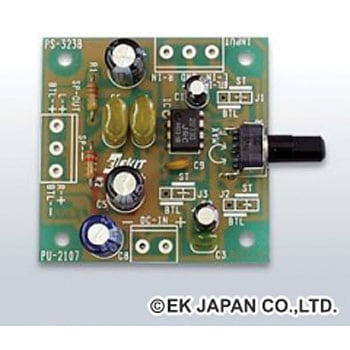

パワーアンプ専用IC「NJM2073D」を使用したパワーアンプキット。電源電圧範囲が1.8V~15Vと広いうえ、消費電流が少ないので乾電池での使用に最適です。また、基板上のジャンパー線の接続の仕方により、本機1台でステレオ・モノラルのどちらでも使用できます。ポータブルオーディオプレーヤーのスピーカーアンプや、機器組み込み用のアンプとしてご利用ください。
種類工作キット
S/N比78dB(IEC)
スピーカー4Ω~32Ω
最大電力(THD=10%)950mW×2(電源電圧9V、8Ω負荷、ステレオ時)、950mW(電源電圧6V、8Ω負荷、BTL(モノラル)時)
周波数特性50Hz~135kHz(8Ω負荷・ステレオ時)
寸法(mm)62×50×15(完成時、突起部含む)
消費電流(mA)340(電源電圧9V、8Ω、ステレオ時)
電源電圧(V)DC1.8~15
電流(mA)(アイドリング)約7.5
入力抵抗約45kΩ
再生紙使用マーク適合
内容量1個
機構部品(電子部品) の新着商品
カテゴリ
商品レビュー
- 対象商品:
- 11659637
2022-05-07
- 用途:
- PCイヤホンジャックからのSP駆動用
組み立て簡単、機能十分、音質も満足してます。電源電圧の定格が広いので使い勝手が良いです。下手にAC/DCで駆動するより充電電池がハムも拾わず良いです。単3の4本4.8Vで2h/Dで1カ月十分鳴らせます。(常識的な音量で・・)
1人が参考にしています
