リレー付き通過・反射センサー



リレー付き通過・反射センサー 3.33 (3件の商品レビュー)

本機は、赤外線を使用した「通過・反射センサー」です。

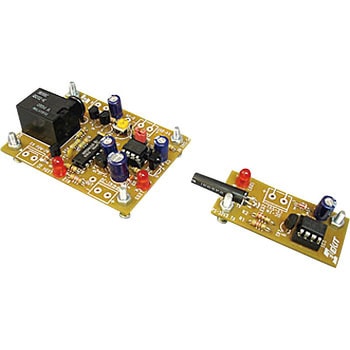

発光部から発射された赤外線を受光部がキャッチすることでリレーをON・OFFし、外部機器をコントロールすることができるキットです。発光部と受光部を向かい合わせて使う「通過センサー」と、発光部と受光部を連結させて使う「反射センサー」の2通りの使い方ができます。
漠然とした範囲での人の動きを検出する人体感知センサ(PS-3241など)とは異なり、「設定したラインを超えると検出する」といった用途に最適です。また、リレーがONになる時間は、タイマーにより約1秒〜2分(タイマー中に再度センサーが反応すると、タイマーが延長される更新型タイマー)なので、静止している人(モノ)を検出する用途にもピッタリです。
種類

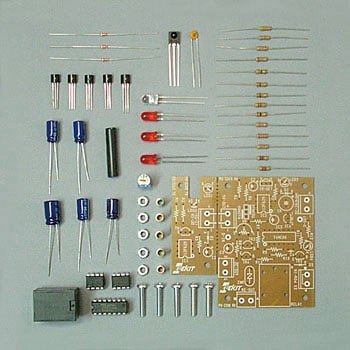

工作キット
仕様
オープンコレクタ出力付き、サージアブソーバ付き
基板寸法(mm)
発光側24×52.5、受光側51.5×70、連結状態最大76.5×70
消費電流(mA)
通過センサー時 発光側:約3.2、受光側:リレーOFF時:約9.5、リレーON時:約40 ・ 反射センサー時 リレーOFF時:約8.6、リレーON時:約50
電源電圧(V)
DC9〜13(安定化不要)
到達距離(m)
通過センサー時:最大約8、反射センサー時:最大約0.7
タイマー時間
約1秒〜約2分(更新型)
内容量
1個
注意
※無外光時(蛍光灯や太陽光の下では、距離は短くなります)

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
1 件中 1 - 1 件
注文
コード

品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
11659664 PS-3242 オープン
¥2,590 1 2,590
2,849 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 3.33  総レビュー件数: 3商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 1

用途: 非接触型スイッチの制作

20数個組み立てたのですが、センサーの感度にばらつきがあって、調整できるようになっていないうえに、外光の影響も受けやすく、モーターのノイズにはかなり敏感で、趣味の工作にはいいかもしれませんが、仕事に使えるものではありませんでした。商品の改善を期待したいです。結局、他の赤外線測距モジュールを使って、安定したものを作ったので、このキットはすべて無駄になってしまいました。

これは注文コード 11659664 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-06-07]

満足度: 5

用途: ロボコン製作

子どもたちが容易に製作できるところがいいです。他者からの信号を防ぐ必要がありますが、そこも勉強の一つだと思って、毎回使用させてもらっています。

これは注文コード 11659664 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-11-24]

満足度: 4

用途: 模型鉄道の運行・接近状況把握に使用

まだ基盤を組上げたままですが、動作も早く快適です。
リレーも付いているので別回路につなげるのに安心です。

これは注文コード 11659664 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-06-13]
