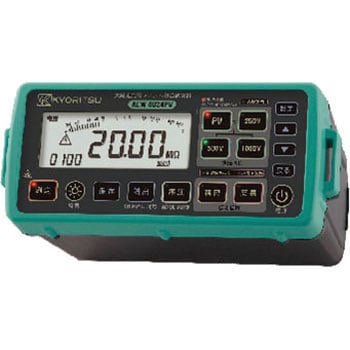

太陽光発電システム総合試験器
日中の発電状態でも正確に絶縁抵抗測定が可能
悪天候下でも測定可能な防雨構造
1000件までの測定結果を保存できるメモリ機能
夜間の現場作業をサポートする蓄光ボタンとバックライト
測定開始からの経過時間表示機能
日付と時刻を設定可能(記録データに同時保存)
小型・軽量設計で長時間の作業や持ち運びに便利
手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
交流電圧(真の実効値)および直流電圧を自動判別して測定
オートディスチャージ機能付
保存した測定結果をUSB接続によりPCへ転送可能
- 付属品
- リモートスイッチ付測定プローブ(7196A)、ワニグチコードセット(7244A)、先端金具・ロング(8017)、先端金具・標準(8072)、USBアダプタ+KEWReport/ソフトウェア(8212-USB)、肩掛ベルト/コードベルト付(9155)、携帯用ケース(9156)、単3形アルカリ乾電池(LR6)×6、取扱説明書
- 測定範囲
- 【絶縁抵抗計】第一有効範囲/絶縁抵抗測定：(250V)1.51～100MΩ、(500V)1.51～200MΩ、(1000V)1.51～1000MΩ、第二有効範囲：(250V)1.20～1.50MΩ/100.1～2000MΩ、(500V)1.20～1.50MΩ/200.1～2000MΩ、(1000V)1.20～1.50MΩ/1001～2000MΩ【電圧計】AC5～600V(45～65Hz)DC士5～1000V
- 適合規格
- IEC 61010-1CATⅢ600V、CATⅣ300V汚染度2、IEC 61010-2-030、IEC 61010-031、IEC 60529(IP54)、IEC 61557-1、-2、-5、-10、IEC 61326-1、2-2、JISC1302準拠(絶縁抵抗計)、JEM-TR228BU15001
- 使用電池
- 単3形アルカリ乾電池LR6×6
- 測定レンジ
- (接地抵抗計)20/200/2000Ω：簡易測定、精密測定
- 測定電流
- 絶縁抵抗測定/下限測定抵抗値：1～1.2mA、(250V)0.25MΩ、(500V)0.5MΩ、(1000V)1MΩ
- 外形寸法(長さL×幅W×奥行D)(mm)
- 84×184×133
- 確度
- (PV絶縁抵抗測定)士1.5%rdg士5dgt、士5.0%rdg士6dgt、(絶縁抵抗測定)第一有効範囲/士1.5%rdg士5dgt、第二有効範囲/士5.0%rdg士6dgt、(接地抵抗計)士3.0%rdg士0.1Ω/20Ω、士3.0%rdg士3dgt：200/2000Ω、(電圧計)士1.0%rdg士4dgt
- 測定電圧(V)
- (PV絶縁抵抗測定)500・1000、(絶縁抵抗測定)250・500・1000
- 短絡電流(mA)
- DC1.5以下
- 使用回路電圧
- (開放)定格測定電圧値の1.2倍以下
- RoHS指令(10物質対応)
- 対応
- 有効最大表示値
- (オートレンジ)20/200/2000MΩ
