キースイッチ3型(リターン装置付)

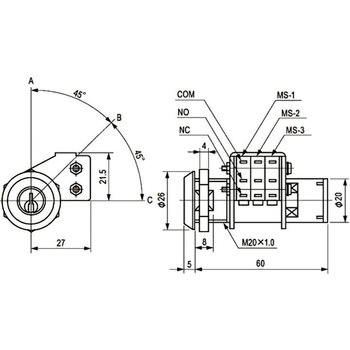

C点まで回したキーは手を放せば自動的にB点まで戻るリターン機構付きです。
キーの抜差は、A点のみ可能です(1点抜き)。BC間はリターン区間です。
- 用途
- 計測機器・OA機器等
- 材質
- C3604、C2801、ファイバ、ワニスクロス、C3603、SUS304WP、C3713
- 質量(g)
- 199.6
- 形式
- 単極切換型
- 定格
- AC250V 5A DC30V 5A、DC125V 0.4A
- 端子形状
- 半田付端子
- 部品名称
- 錠本体、化粧ナット、取付ナット、カム、ピン、スイッチ取付板、マイクロスイッチ、インシュレータ(A)、インシュレータ(B)、リターンシャフト、スプリング、ホルダー、カバー、キー
- 耐電圧
- 非連続端子間AC1，000V1分間、各端子と非充電金属部端子間AC1，500V1分間、各端子とアース間AC1，500V1分間
- 表面処理
- Cr/Ni、Cr、Ni
- 使用周囲温度(℃)
- -25～+80℃(但し氷結しないこと)
- 接触抵抗(mΩ)
- (初期)50mΩ以下(DC6～8V1A電圧降下法)
- 使用周囲湿度
- 85%RH以下
- 機械的寿命
- 1000万回以上(開閉頻度60回/分)
- キー番号
- No.143
- 絶縁抵抗
- 100MΩ以上(DC500V，絶縁抵抗計)
- RoHS指令(10物質対応)
- 対応
- 電気的寿命
- 5万回以上(開閉頻度20回/分)(定格負荷)
- 内容量
- 1個
