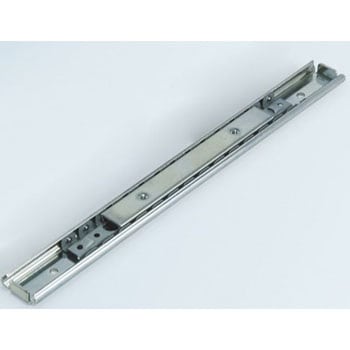

スーパースリム(Z13タイプ)
超小型スライドリニアモーション(インナーメンバーがアウターメンバーの長さを超えない範囲で移動する方式)ニッケルメッキ仕様も製作できます。
- 用途
- OA機器・医療機器・計測機器等
- 材質
- SPCC、亜鉛めっき鋼板、炭素鋼球
- ストローク(mm)
- 297
- 種類
- リニア形
- 部品名称
- キャビネットメンバー、ドロワーメンバー、リテーナー、ボールベアリング

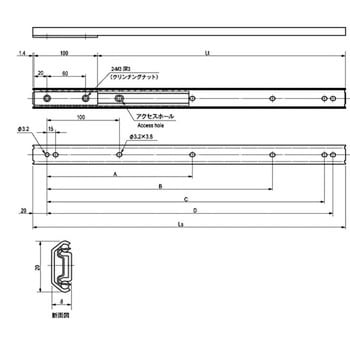

- 寸法A(mm)
- -
- 寸法D(mm)
- 360
- 寸法B(mm)
- 260
- 寸法C(mm)
- 345
- 寸法Ls(mm)
- 400
- 定格荷重(N)
- 196(1セット)
- 質量(g/セット)
- 328
- 寸法Lt(mm)
- 297
- 材質(レール)
- SPCC
- レール長さ(mm)
- 400
- RoHS指令(10物質対応)
- 対応
- 表面処理(レール)
- 3価クロメート
- 内容量
- 1セット
注意
※各メンバーは、分解できません。使用ネジはM3、頭部形状は、バインド・トラスのいずれかをご使用ください。スライドレール・ガイドレール の新着商品
