ソレノイドロック

扉等を閉めることにより、ラッチがキーパーに掛かって施錠します。この際、キーパーがスイッチプレートを押すことにより、マイクロスイッチがON状態となります(COM(黄)-NO(青))。ソレノイドに通電することにより、ラッチのロックが解除されます(赤-白:DC24[V])。※ロック解除のみで、ラッチ自体は動作しません。この状態で扉等を引くと、ラッチからキーパーを外すことができます。各種錠前と組み合わせて使用することにより、非常時にキーによる解錠ができます(本品に、錠前及びキーは付属しておりません)。取付用の穴の両面に皿加工を施していますので、左右どちらでも取り付けが可能です。

用途: 計測機器・OA機器・管理BOX等
材質: ZDC、SUS304、SUS303、SUS304-WPB、SUS420J2、SUS
質量(g): 218
定格: DC30V2A(抵抗負荷)
定格電圧(V): DC24
部品名称: 本体、蓋、ラッチ、ラッチベース、スイッチプレート、ソレノイドリンク、ラッチストッパー、ラッチベースシャフト、ラッチシャフト、ソレノイドリンクシャフト、リンクカシメピン、プレート用スプリング、ソレノイド用スプリング、ラッチ用スプリング、ソレノイド、マイクロスイッチ、グロメット、リード線、コネクター、スプリングピンストレート形、十字穴付き皿小ねじ、平座金
耐電圧: AC500V/1分間
表面処理: 3価クロメート、バレル研磨
直流抵抗: 303Ω
定格消費電力(W): 1.9
絶縁抵抗(MΩ): 100以上(DC500V)
使用周囲温度(℃): -5～+40
接触抵抗(mΩ): 30以下(初期値)
使用周囲湿度: 85%RH以下(結露なきこと)
絶縁階級: A種
定格電流(mA): 79以下
通電率: 100%(連続定格)
RoHS指令(10物質対応): 対応
内容量: 1個

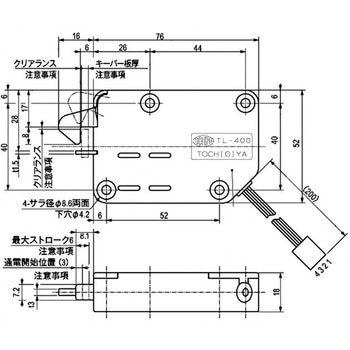

※キーパーをセット時、ラッチとキーパーにはクリアランスを設け、ラッチに常にテンションが掛かる使い方をしないでください。ご使用可能なキーパーの板厚は、t0.8～t3.2です。キーパーの位置と板厚を決める際には、図中に示すスイッチプレートの最大ストローク及び通電開始位置に注意してください。本製品にキーパーは付属しておりません。
