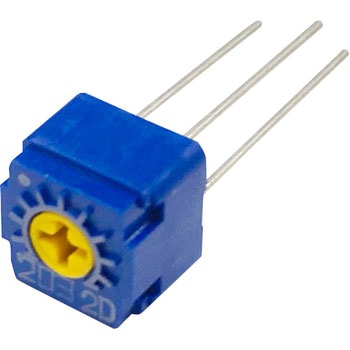

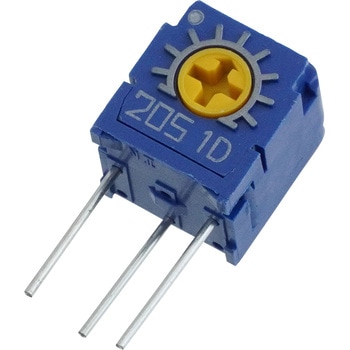

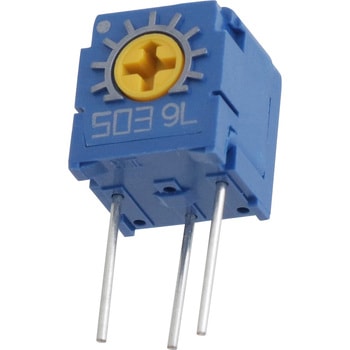

トリマポテンショメータ CT-6シリーズ
14 種類の豊富なバリエーション。
- 仕様
- 操作部押し強さ：10N(1.02kgf)minimum
- 材質
- ハウジング・ロータ：PBT、ワイパ：多元合金、ゴム板・Oリング：シリコンゴム、抵抗体：RuO2サーメット、端子：銅・錫めっき、接着剤：エポキシ、ベースエレメント：セラミック、電極体：Ag-Pdサーメット
- 形状
- 上面調整
- 型式
- 密閉型
- 質量(g)
- 0.51
- タイプ
- 汎用
- 使用温度範囲(℃)
- -55～120
- 定格電力(W)
- 0.5(70度)、0(120度)
- 抵抗(Ω)
- 10～2M
- 入力電圧(V)
- 最大DC200または定格電力のいずれか小さいほう
- 対応
- RoHS
- 包装形態
- ポリ袋
- 絶縁抵抗(MΩ)
- (DC500V)最大1000
- 寿命
- 回転寿命：200回、負荷寿命：70度・0.5W・1000h
- 電流(mA)
- 最大ワイパ：100または定格電圧(V)電力のいずれか小さいほう
- 温度係数
- (抵抗)10～20Ω：±250 10-6/℃(MAX)、50Ω～2MΩ：100 10-6/℃(MAX)
- 引張強度N(kgf)
- 端子強度：10(1.02)minimum
- 耐衝撃性
- 981m/s2 6ms、6 directions for 3 times each
- 絶縁耐圧
- AC900V 60s
- 耐振動性能
- 振幅(Amplitude)1.52mmまたは、加速度 (Acceleration) 196 m/s2、10～2000 Hz， 3 directions， 12 times each
- はんだづけ端子
- はんだ付け性：245±3度 2～3s、はんだ耐熱性：フロー/260±3度 5～6s 最大2回・手はんだ/380±10度 3～4s
- 耐湿性
- -10～65(相対湿度80～98%)
- 温度サイクル
- 熱衝撃：-65～125(0.5時間)5サイクル
- 耐水性
- 耐水・密閉性：85度 60s
- 端子
- 無鉛メッキ品(鉛フリー対応)
- 回転強度
- 回転止：50mN・m(510gf・cm)minimum
- 回転トルク(mN・m[gfcm])
- 2～20(20～204)
- 抵抗値許容差(%)
- ±10
- 抵抗変化特性
- 直線性
- 電気的回転角度(°)
- 220(1ターン)
- 機械的回転角度(°)
- 260(1ターン)
- 内容量
- 1個
