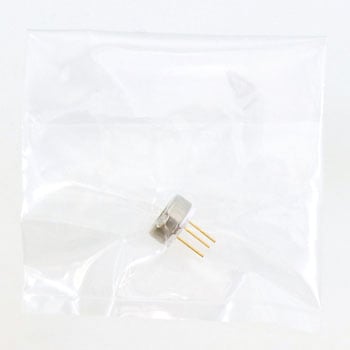

トリマポテンショメータ RJ-13シリーズ
10Ω～5MΩ の幅広い抵抗値。
貴金属合金多接点ワイパ採用。
- 仕様
- 回転止強度：100mN・m(1.02kgf・cm)、操作部押し強さ：10N(1.02kgf)minimum、残留抵抗：1%又は2Ωの何れか大きい方以下、接触抵抗変化：1%又は3Ωの何れか大きい方以下
- 材質
- ロータ：PBT、カバー：ステンレス、電極体：AgPdサーメット、抵抗体：RuO2、ベースエレメント：セラミック、端子：ニッケル・金メッキ、接着剤：エポキシ、Oリング・ゴム板：シリコンゴム、ワイパ：多元合金
- 形状
- パネル実装
- 質量(g)
- 4.5
- 使用温度範囲(℃)
- -55～120
- 定格電力(W)
- 0.75(70度)、0(120度)
- 抵抗(Ω)
- 10～5M
- 入力電圧(V)
- 最大DC300または定格電力のいずれか小さいほう
- 対応
- RoHS
- 絶縁抵抗(MΩ)
- (DC500V)最大1000
- 寿命
- 回転寿命：200回、負荷寿命：70度・0.75W・1000h
- 電流(mA)
- 最大ワイパ：100または定格電圧(V)電力のいずれか小さいほう
- 温度係数
- (抵抗)10Ω・20Ω・5MΩ：±250 10-6/℃(MAX)、50Ω～2MΩ：100 10-6/℃(MAX)
- 引張強度N(kgf)
- 端子強度：20(2.04)minimum
- 耐衝撃性
- 981m/s2 6ms、6 directions for 3 times each
- 絶縁耐圧
- AC900V 60s
- 耐振動性能
- 振幅(Amplitude)1.52mmまたは、加速度 (Acceleration) 196 m/s2、10～2000 Hz， 3 directions， 12 times each
- はんだづけ端子
- はんだ付け性：245±3度 2～3s、はんだ耐熱性：フロー/260±3度 5～6s 最大2回・手はんだ/380±10度 3～4s
- 耐湿性
- -10～65(相対湿度80～98%)
- 温度サイクル
- 熱衝撃：-65～125(0.5時間)5サイクル
- 耐水性
- 耐水・密閉性：85度 60s
- 回転トルク(mN・m[gfcm])
- 3～35(30.6～357)
- 抵抗値許容差(%)
- ±10
- 抵抗変化特性
- 直線性
- 電気的回転角度(°)
- 230(1ターン)
- 機械的回転角度(°)
- 270(1ターン)
- 内容量
- 1個
