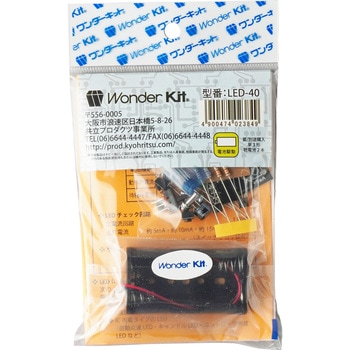

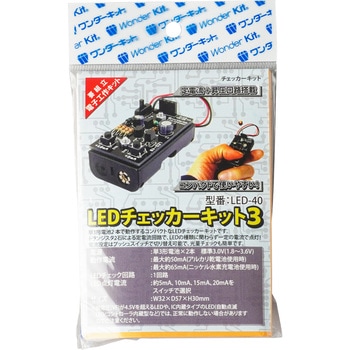

LEDチェッカー3キット



LEDチェッカー3キット 4.60 (10件の商品レビュー)

内蔵の定電流回路によりLEDの発光色や特性にかかわらず、一定の電流でLEDの点灯チェックができます。
点灯スイッチの操作により「5mA」「10mA」「15mA」「20mA」の4通りに切り替えできるので、電流と明るさの関係を確認する際に便利です。
また、LEDの良否確認や+-極性確認にも役立ちます。昇圧回路により単3形乾電池またはニッケル水素電池×2本で動作します。
種類
工作キット
仕様
LEDチェック回路(定格電流回路):1回路
電源(V)
標準3.0(1.8〜3.6)
電源
単3形乾電池×2本(アルカリ電池、ニッケル水素充電池など)
寸法(幅W×奥行D×高さH)(mm)
32×57×30
電流(mA)
点灯:約5約10/約15/約20(スイッチで切り替え)
動作電流(mA)
アルカリ乾電池:(最大)約50、ニッケル水素充電池:(最大)約65
待機電流
アルカリ乾電池:約1mA、ニッケル水素充電池:約1.3mA
内容量
1台
注意
※基板を改造されたもの、基板取付用パーツを変更されたものは対応できません。
※他社製品の点検/修理、組立サポートは行なっておりません。
※電池は別売です。
※順電圧(VF)が4.5Vを超えるLED(複数素子が直列接続されているものなど)・IC内蔵型LED(自動点滅型LED/キャンドルLED/コントローラ内蔵LEDなど)のような特殊なLEDでは点灯しない、あるいは正しく定電流動作しない場合がありますのでご注意ください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
1 件中 1 - 1 件
注文
コード

品番
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
62724366 LED-40
¥699 1 699
769 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.60  総レビュー件数: 10商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 4

用途: LED照明の製作に、素子ごとの明るさ設定が容易にできるようになった。

LED素子ごとのバラツキに用意に設定できるのがよい。
基板の部品配置図の文字が鮮明で非常に見やすく、挿入ミスがまったくなかった。
電源が乾電池3Vで、扱いやすく便利。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社ハピネスクリエイト 様 [2021-02-23]

満足度: 4 (このレビューは、1人が参考にしています。)

用途: 室内のオブジェクトに利用しています。

LEDを複数種類購入し、グリーンランプをつけたら、非常口感が出て良かったです。点滅LEDだと消費電力が大きいのかも。
久しぶりの半田付けでしたが、よくつけれたが、ランプが点灯せず、驚いたのですが、あるトランジスタの向きを間違えてしまいました。そして、端子をニッパで切断し表面から付け直しました。
今は順調に作動していますが、少し恥ずかしい作品になりました。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-09-18]

満足度: 5 (このレビューは、2人が参考にしています。)

用途: LED 明るさチェック等

今までは ワニグチで 挟んでいたのが 容易に簡単にチェック出来るので 大変助かっています。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 鶴美電通株式会社 様 [2018-09-27]

満足度: 5 (このレビューは、2人が参考にしています。)

用途: 豆電球の置き換え

組み立てキットなので多少の経験が必要です。
説明書はしつこい位にに丁寧です。
電池ボックスの電線は短く切って付けました。
何色かのLEDの輝度を合わせるため購入しました。
ずいぶん昔のLEDは5000mcdで近頃入手のものは32000mcdです。
それと2ポートありますので、取り外しで未知のLEDの輝度が
既知のものとの同時発光比較でおおよそわかります。
毎日使うようなものではありませんがあれば便利です。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-06-08]

満足度: 3

用途: ナマケモノには良い

自分で作れば良いんですがめんどくさかったのでw
故障するまでは必要ないかもわかりませんが、パイロットランプは標準でついていた方が良いのではないのでしょうか?
また最近の高光度LEDはもっと電流がいるのでそういうバージョンもあっても良いのかなと思います。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-08-13]

満足度: 5

用途: led照明修理の時に役立てたいと思います。

非常に小型軽量で持ち運びに便利であるため、脚立を使用して高所でも十二分に活用できるため利用価値のあるチェッカーであると満足しています。欲を言えば、これに50mAの小型電流計が付属されていれば最高のチェッカーになったかな?と思っています。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 美鈴電気 様 [2018-06-08]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: LEDウェッジ球の点灯確認

部品数が少ないので組み立ては簡単です。点灯確認用のクリップが付けば組み立て後、すぐに使用できますね。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-06-29]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 電子工作用LEDのチェック

説明書も丁寧で何の問題もなく作れました。
部品が一つ足りませんでしたが、メーカーに連絡して即日発送してもらえました。

これは注文コード 62724366 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-03-03]
