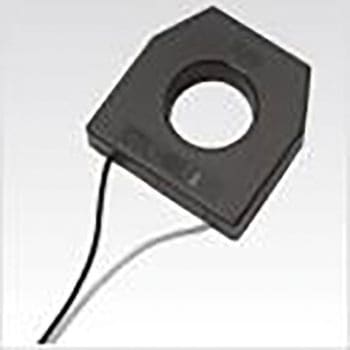

大口径・汎用小型電流センサ
38×38mmのコンパクト設計でありながらΦ18の貫通穴径を確保した汎用性の高い小型電流センサ。
3000：1の高変流比で二次電流が小さく、直接電子回路へのインタフェースが可能。
0.1～180Armsの範囲で優れた直線性。
- 仕様
- (二次巻数)3000n±2ターン、(二次巻線抵抗)190Ω(参考値)
- 質量(g)
- 30
- 許容電流(A)
- 180Arms連続
- 構造
- PBT樹脂ケース、エポキシ接着
- 耐電圧
- AC2000V(50/60Hz)/1min(貫通穴-出力コネクタ端子一括間)
- 適合電流(A)
- 0.1A～180Arms (50/60Hz)、RL≦10Ω
- 使用環境
- -20℃～+75℃ ≦80%RH 結露のないこと
- 適合端子
- ソケットコンタクト：SHF-001T-0.8BS、プラグハウジング：SMP-02V-BC、NC(日本圧着端子製造)(付属しません)
- 保存環境
- -30℃～+90℃ ≦80%RH 結露のないこと
- コネクタ
- (出力)ピンコンタクト：SYM-001T-P0.6、リセプタクルハウジング：SMR-02V(日本圧着端子製造)
- リード線
- UL-1007 ビニール電線(AWG26×140L)
- 絶縁抵抗
- DC500V、≧100MΩ(貫通穴-出力コネクタ端子一括間)
- 内容量
- 1個
