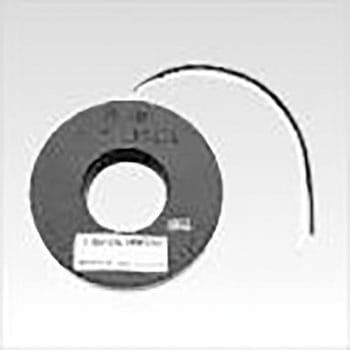

標準交流電流センサ
貫通穴径Φ24の大口径、精密計測用の標準センサ。
高透磁率パーマロイコアの採用で、1mA～80Aのワイドレンジをカバー。
1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。
出力リード線(0.3mm2×100L)。
パネル取付用には、別売取付金具(HLD-24)を用意。
- 仕様
- (飽和限界電流)200Arms(50/60Hz)、RL≦1Ω、(二次巻数)1000n±2ターン、(二次巻線抵抗)18Ω(参考値)
- 質量(g)
- 60
- 許容電流(A)
- 330Arms連続
- 構造
- ポリカーボネートケース、エポキシ充填封止
- 耐電圧
- AC2000V(50/60Hz)、1min(貫通穴-出力リード線一括間)
- 適合電流(A)
- 1mA～80Arms(50/60Hz)、RL≦10Ω
- 使用環境
- -20℃～+75℃ 80%RH 結露のないこと
- 保存環境
- -30℃～+90℃ 80%RH 結露のないこと
- リード線
- (出力)PVCビニール絶縁電線(0.3mm2×100L)
- 絶縁抵抗
- DC500V、≧100MΩ(貫通穴-出力リード線一括間)
- 内容量
- 1個
