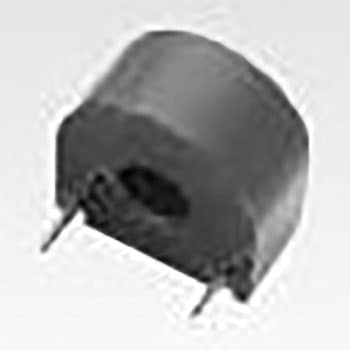

超小型精密計測用交流電流センサ
プリント板水平取付用ストレートピン。精密計測用CTL-Zシリーズの最小型機種。
超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。
高透磁率パーマロイコアの採用で、1mA～15Aのワイドレンジをカバー。
800：1の高変流比で直接電子回路へのインターフェースが可能。
- 仕様
- (飽和限界電流)20Arms(50/60Hz)、RL≦1Ω、(二次巻数)800n±2ターン、(二次巻線抵抗)33Ω(参考値)
- 質量(g)
- 5
- 許容電流(A)
- 60Arms連続
- 構造
- PBT樹脂ケース、エポキシ片面充填封止
- 耐電圧
- AC2000V(50/60Hz)、1min(貫通穴-出力端子一括間)
- 適合電流(A)
- 1mA～15Arms(50/60Hz)、RL≦10Ω
- 使用環境
- -20℃～+75℃ ≦80%RH 結露のないこと
- 保存環境
- -30℃～+90℃ ≦80%RH 結露のないこと
- 出力端子
- Φ1.0×5L(硬銅ピン)、金メッキ付
- 絶縁抵抗
- DC500V、≧100MΩ以上(貫通穴-出力端子一括間)
- 内容量
- 1個
