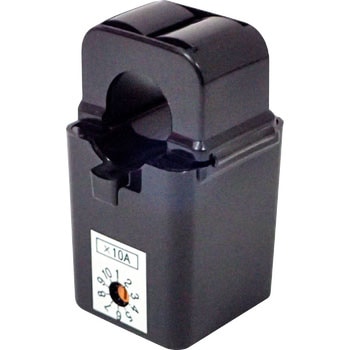

クランプ式通電検知モジュール
クランプ式交流電流センサに通電検知回路を組み込んだオールインワン構造。
無電源で通電線にクランプするだけで、通電検知信号が得られる。
動作点0.5， 1A固定の高感度型と動作点1A～10A、10A～100A設定型の3タイプを標準化。
定格0.5， 1A未満の小電流対応は、センサに検出電流を(n)ターンすると感度は(n)倍になる。
50Hz/60Hz正弦波専用(波形歪がある場合は動作点が変わります)。
- 仕様
- (過電流耐量)150A(連続)/300A(1s)、(動作ヒステリシス幅)動作点約-5%で出力OFF、(ONデレー)0.2s/0→120% (typ)、(OFFデレー)0.2s以下/120%→0
- 質量(g)
- 75
- 構造
- ナイロンケース簡易閉鎖型 ナイロンヒンジ/ナイロンスプリング方式
- 精度
- (動作)設定電流±5%
- 使用環境
- -20℃～+50℃ ≦85%RH 結露のないこと、屋内組込用、取付方向フリー
- 保存環境
- -30℃～+90℃ ≦85%RH 結露のないこと
- 出力仕様
- エミッタ接地・オープンコレクタ出力(MAX DC30V/30mA)
- 出力端子
- 2XM3ネジ端子・端子カバー付
- ねじ締付トルク(N・m)
- 0.3
- 絶縁抵抗
- DC500V、≧100MΩ (コア-出力端子一括間)
- 耐電圧(V/min)
- AC2000(50/60Hz)(コア-出力端子一括間)
- 脱着回数
- 概略100回程度
- 内容量
- 1個
