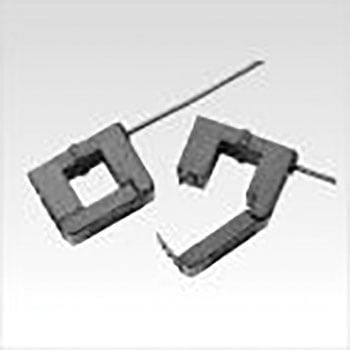

広帯域・接地線モニタ用クランプ式交流電流センサ
100mm2までの接地線に取付可能な貫通穴径Φ22のワンタッチクランプ型CT。
1mA～120Aの超ワイドレンジで良好な出力直線性が得られる。
過電圧クランプ素子を内蔵。
近接導体の影響を低減したフェライトコア・分割巻線構造を採用。
- 仕様
- (公称変流比)2000:1、(二次巻線抵抗)90Ω(参考値)
- 質量(g)
- 60
- 保護構造
- (出力)7.5Vpクランプ素子内蔵
- 許容電流(A)
- 120Arms連続
- 構造
- PBTケース・ピンヒンジ構造
- 耐電圧
- AC1000V(50/60Hz)、 1min(コア-出力コネクタ端子一括間)
- 適合電流(A)
- 1mA～120Arms (50/60Hz)、RL≦10Ω
- 使用環境
- -10℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
- 適合端子
- ソケットコンタクト : SHF-001T-0.8BS、プラグハウジング : SMP-02V-BC、NC (日本圧着端子製造) (付属しません)
- 直線性
- ±1%FS/40A (50/60Hz， RL=200Ω)
- コネクタ
- (出力)ピンコンタクト : SYM-001T-P0.6、リセプタクルハウジング : SMR-02V (日本圧着端子製造)
- リード線
- (出力)VVC-0.18X7芯X2C(150L)
- 保管環境
- -30℃～+90℃、≦80%RH、結露のないこと。
- 絶縁抵抗
- DC500V、≧100MΩ (コア-出力コネクタ端子一括間)
- 出力特性
- 4V±2%/40A (50/60Hz， RL=200Ω)
- 内容量
- 1個
