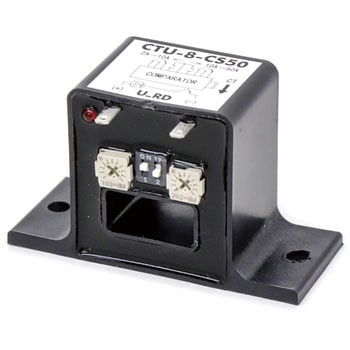

小型・交流無電源電流リレー
交流電流センサと通電検知回路と漏電検知回路をパッケージ化した、オールインワン構造。
無電源で、モジュールの貫通穴に電線を通すだけで、オープンコレクタ出力が得られる。
動作点は2～10A/1～50Aレンジ切替と設定トリマーにより設定可能。
200Aを超えない範囲で、過電流でも正常に動作。
50Hz/60Hz正弦波専用(波形歪みがある場合は動作点が変わります)。
- 種類
- 電流リレー
- ねじ締付トルク(N・m)
- 0.7
- 仕様
- (過電流耐量)200A(連続)、(動作ヒステリシス幅)設定電流-5%で出力OFF、(ONデレー)0.2s/0→50A～0.5s/0→2A (typ)、(OFFデレー)0.05s/50A→0～0.1s/2A→0 (typ)
- 使用環境温度(℃)
- -20～+60、≦80%RH 結露のないこと
- 質量(g)
- 65
- 出力仕様
- エミッタ接地・オープンコレクタ出力(MAX DC60V/25mA)
- 出力端子
- 2.8×0.5×5L 端子
- 耐電圧(V/min)
- AC2000(50/60Hz)
- 電流レンジ
- (動作・低)DPS (左ON右OFF)、トリマー(左)時計まわりで2A→10A、(動作・高)DPS (左OFF右ON)、トリマー(左)時計まわりで10A→50A
- 動作表示
- 出力に直流用負荷を接続したときLEDで表示
- 内容量
- 1個
