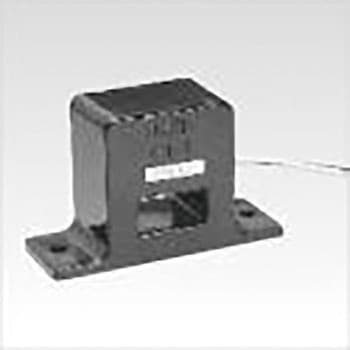

高変流比・大出力・高精度電流センサ
フェライトコアと高変流比の組合せによる万能型・多機能電流センサ。
高変流比CTの為、小型で高い出力電圧を得ることが可能。
1mA～1Aの微少電流から、1A～80Aの大電流領域まで良好な出力直線性。
- 仕様
- (飽和限界電流)80Arms(50/60Hz)、RL≦1Ω、(二次巻数)6000n±2ターン、(二次巻線抵抗)1640Ω(参考値)
- 質量(g)
- 60
- 許容電流(A)
- 240Arms連続
- 構造
- PBT樹脂ケース、シリコーン片面充填封止
- 耐電圧
- AC2000V(50/60Hz)、1min(貫通穴-出力リード線一括間)
- 適合電流(A)
- 1mA～80Arms(50/60Hz)、RL≦10Ω
- 使用環境
- -20℃～+75℃
- 保存環境
- -30℃～+90℃
- リード線
- (出力)耐熱ビニール電線(AWG22×150L)
- ねじ締付トルク(N・m)
- 0.7
- 絶縁抵抗
- DC500V、≧100MΩ(貫通穴-出力リード線一括間)
- 内容量
- 1個
