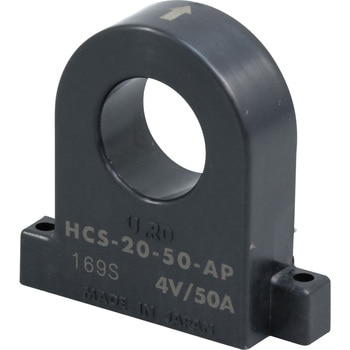

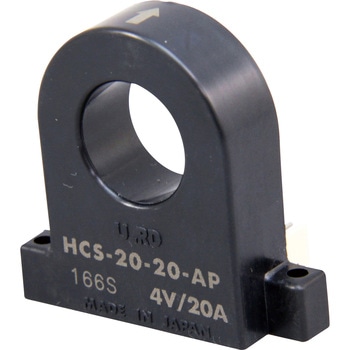

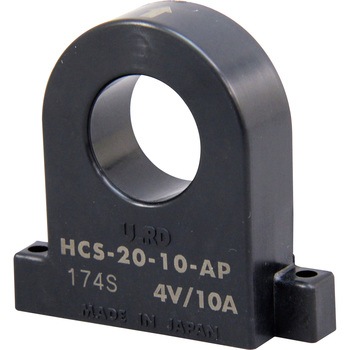

汎用直流電流センサ 貫通型
±15Vの制御電源対応。
出力は0±4Vで方向判別可能。
絶縁計測可能。
センサ・アンプ一体構造で高信頼性。
DC～20kHz帯の高周波までの計測が可能。(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます。)
3μs以内の高速応答性。
- 耐電圧
- AC2500V、1min(貫通穴-出力端子一括間)
- 出力電圧
- ±4V/定格電流、±10V/最大電流(推奨負荷抵抗≧10kΩ)
- 使用環境
- -10℃～+60℃、≦85%RH、結露のないこと。
- 保存環境
- -15℃～+65℃、≦85%RH、結露のないこと。
- コネクタ

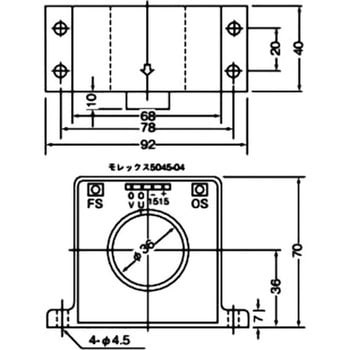

- (接続)5045-04 (モレックス)
- 制御電源
- DC±15V±5% (25mA typ) 両電源
- 絶縁抵抗
- DC500V、≧500MΩ (貫通穴-出力端子一括間)
- 応答性
- 3μs以下 (di/dt=FS/2μs時)
- 調整機能
- FS:最大出力調整、OS:無負荷時のゼロ点調整 (出荷時調整済)
- 内容量
- 1個
注意
※本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります。プラス側のみの電流検出の場合でも、±15Vが必要です。いかなる場合でも+15Vのみでは動作致しません。全9種類を絞り込む
