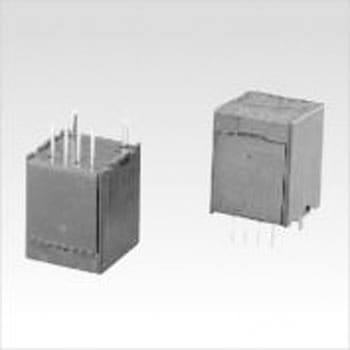

超小型直流微小電流センサ
±15Vの制御電源対応。
一次巻線多数巻きで±100mAの微小電流の計測が可能。
絶縁計測可能。
DC～20Hzの周波数帯域で使用可能。
最大300%までの出力直線性 (ただし、精度保証は定格電流値であり、連続での使用は定格電流を超えないこと)。
- 仕様
- (ノイズレベル)40mVp-p以下 (無負荷)、(ヒステリシス(FS→0))±30mV以内
- 質量(g)
- 8
- 耐電圧
- AC2000V、1min(一次巻線-出力端子一括間)
- 出力電圧
- ±4V/定格電流、±12V/最大電流(推奨負荷抵抗≧10kΩ)
- 精度
- (出力)±1%FS以内
- 抵抗(Ω)
- (一次巻線直線)15
- 最大電流(A)
- (非飽和)±0.3
- 使用環境
- -10℃～+60℃、≦85%RH、結露のないこと。
- パルス幅
- (最大)定格電流X 10倍/50msec
- 温度係数
- (出力電圧)±0.2%/℃ typ、(残留電圧)±3mV/℃ typ
- 直線性
- ±1%FS以内
- 保存環境
- -15℃～+65℃、≦85%RH、結露のないこと。
- 制御電源
- DC±15V±5% (25mA typ) 両電源
- 定格電流(mA)
- ±100
- インダクタンス(H)
- 4.3m
- 絶縁抵抗
- DC500V、≧500MΩ (一次巻線-出力端子一括間)
- 応答性
- 10ms以下 (di/dt=FS/2μs時)
- 端子径(mm)
- 0.6
- 残留電圧(V)
- ±0.03mV以内 (無負荷)
- 内容量
- 1個
注意
※本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります。プラス側のみの電流検出の場合でも、±15Vが必要です。いかなる場合でも+15Vのみでは動作致しません。センサ の新着商品
