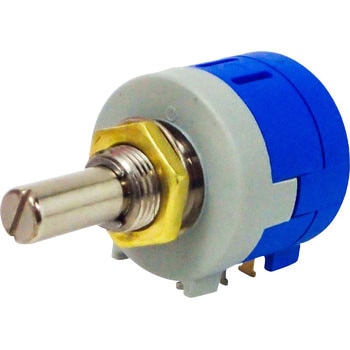

多回転ポテンションメーター HP-18
本体ボディを樹脂にした金属巻線抵抗の多回転ポテンショメータです。
軸に直結したボビンに金属巻線抵抗をヘリカル(螺旋)状に巻きつけて多回転に対応した構造の非常に安価な設定用ポテンショメータです。
制御盤設定用や計測器の精密ボリュームとして最適です。
- 付属品
- M9ナット、内歯形歯付座金
- 適合
- (ダイヤル)H-22、H-46、D-12、DM-15
- 種別
- 接触形(巻線抵抗体)多回転タイプ
- 軸径(Φmm)
- 6
- 取付
- ブッシングマウント
- 質量(g)
- 約19
- 種類
- 接触形
- 使用温度範囲(℃)
- -40～125
- 定格電力(W)
- 2(40℃)
- 耐電圧
- AC1500V 1分間
- 絶縁抵抗(MΩ)
- 100以上 DC500V
- 温度係数
- (抵抗)50ppm/K以下
- 耐衝撃(m/s2)
- 500
- 耐振動(m/s2)
- 150
- 回転トルク(mN・m[gfcm])
- 8.5以下
- 抵抗値許容差(%)
- ±5
- ストップ強度(mN・min[kgf・cm min])
- 450以上
- バックラッシュ
- 1°以下
- 単独直線性(%)
- ±0.25
- 電気的回転角度(°)
- 3600
- 機械的回転角度(°)
- 3600(0～+10)
- 摺動ノイズ(等価ノイズ抵抗)(Ω)
- 100以下
- 内容量
- 1個
注意
※抵抗体は金属酸化を起こすため使用しない場合でも長期間放置すればノイズを発生する事があります。※抵抗体が焼損する恐れがある為、誤配線しない様ご注意願います。
※摺動ノイズ低減の為、負荷抵抗は出来るだけ高く取って下さい。
※微振動などによるディザー摺動がある場合、寿命は短くなります。
※ストッパーが破損を防止するために、回転の終端でつまみを過大な力で回さないでください。
