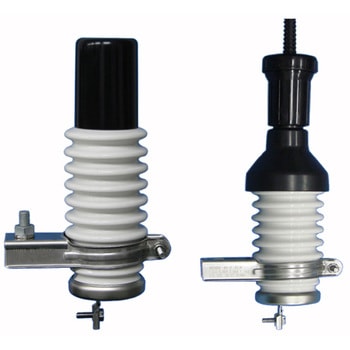

酸化亜鉛形アレスタ一般形
ZnO素子の非直線抵抗性により無続流。苛酷な雷サージの保護用として適しています。
制電電圧がJEC規格値より十分低い為、保護範囲が拡大されます。
完全密封構造の為、保守・点検がほとんど不要です。
国土交通省公共建築工事標準仕様書適合品
JEC-2374/JEC-2371/JEC-203
- 仕様
- 雷サージ動作責務(8/20μs/2500A)：同極性・逆極性各5回
- 付属品
- 避雷器取付金具(X-5)
- 種別
- 一般用
- 質量(kg)
- 約1.5
- 使用環境
- -20～40、標高1000m以下
- 放電耐量(kA)
- 雷インパルス大電流(4/10μs)：30/2回(10/2回)、方形波インパルス電流(2ms)：100A/20回(75A/20回)
- 耐電圧(kV)
- 【商用周波(碍管部のみ)】22、【雷インパルス(碍管部のみ)】60
- 公称電圧(kV)
- 6.6
- 定格電圧(kV)
- 8.4
- 公称放電電流(A)
- 2500
- 放電開始電圧(kV)
- 【商用周波】13.9以上、【雷インパルス】標準：30以下(33以下)/0.5μs：33以下(38以下)
- 制限電圧(kV)
- 8/20μs/2500A：24以下(33以下)
- 内容量
- 1箱(3台)
注意
※関東・東北地区仕様はLAコネクタ接続タイプをご指定下さい。※カッコ内の数値はJEC規格値です。
