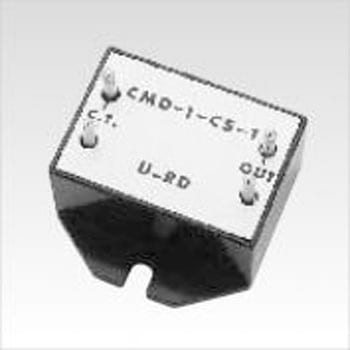

通電・漏電検知モジュール(SSR出力)
交流電流センサとの組合せで、電流の有無を簡便に判別するためのモジュール。
電源を必要とせず、無極性のSSR出力で、AC100Vラインのリレーを直接駆動可能。
使用するセンサの選択、使用条件の変更などにより、動作点をある程度任意の電流値に設定可能。
- 適合機種
- (適用電流センサ)CTL-6-Hシリーズ/CTL-12-S36-10/CTL-24-TE/CTL-6-P.S-Z/CTL-12-S60-7Z/CTL-12-S30-10Z/CTL-24-S28-10Z/CTL-6-S32-8F-CL/CTL-10-CLS/CTL-16-CLS
- 質量(g)
- 約17
- 保存温度(℃)
- -30～90
- 使用周囲温度(℃)
- -20～75
- 出力仕様
- SSR出力： AC120V/0.3A MAX(直流回路ではONホールドします。)
- 最大ネジ締付トルク(N・m)
- 0.7
- 使用周囲湿度(%RH)
- ≦80
- 保存湿度(%RH)
- ≦80
- 内容量
- 1台
リレー の新着商品
カテゴリ
商品レビュー
対象商品 : 24739253
2019-02-14
用途: エアコン室外機、エコキュート室外機の排風を逃がす送風機駆動に使用
エアコン室外機、エコキュート室外機の排風が狭い空間に滞留し空間内のものを凍らせていました。エアコン室外機、エコキュート室外機から出る冷風の排出用に送風機付ダクトをコンパネで作成し、極小型クランプ式交流電流センサと通電・漏電検知モジュールで室外機電流を検知しリレーを駆動して室外機運転時のみ送風機を運転し排風滞留を防止した。上手く製作できたと満足しているが、接続端子部品の配線との圧着がし難い。
