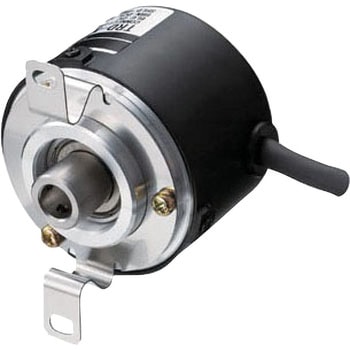

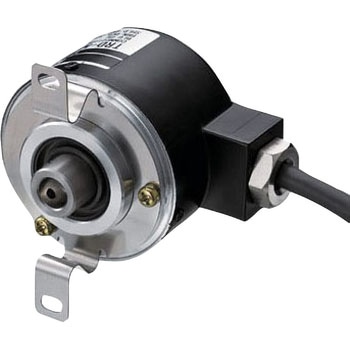

エンコーダTRD-Nシリーズ
外形Φ50に中空軸 薄型35mm幅広い電源4.75～30V
- 軸穴径(mm)
- 8
- 形
- インクリメンタル形
- 耐電圧
- コンデンサアースのため(信号線とケース間)
- コード長さ(m)
- 0.5
- 出力電圧(V)
- H：((電源電圧)-2.5)以上、L：0.4以下
- 出力形態
- トーテムポール出力
- 分類
- シリーズ：中空軸形
- 電源電圧(V)
- DC4.75～30
- 負荷電圧(V)
- DC35以下(電源)
- 出力電流(mA)
- ソースH：最大10、シンクL：最大30
- 絶縁抵抗(MΩ)
- 50以上(信号線とケース間)
- 使用周囲温度(℃)
- -10～70
- デューティー比
- 50±25%
- 慣性モーメント(kg・m2)
- 軸：2×10-6
- ケーブル
- シールド耐油塩ビ
- 許容リップル
- 3%rms以下
- 立ち上り/立ち下がり時間
- 3us以下
- シャフト長さ(mm)
- 8(深さ)
- 保存温度範囲(℃)
- -25～85
- 取付ピッチ(mm)
- 60
- 公称断面積(mm2)
- 芯線：0.14(8芯)
- ケーブル外径(Φmm)
- 6
- 耐衝撃(m/s2)
- ～500P/R(メタルスリット)981 11ms 3軸方向各3、回600P/R～(ガラススリット)490 11ms 3軸方向各3回
- 起動トルク(N・m)
- 0.05以下(+20℃)
- 位相確度
- 90度
- 許容スラスト荷重(N)
- 軸：30
- 許容ラジアル荷重(N)
- 軸：50
- 認定取得
- CE
- 使用周囲湿度(%RH)
- 35～85(結露なきこと)
- 耐振動(耐久)(Hz)
- 変位片振幅0.75mm、10～55 3軸方向各1h
- 内容量
- 1台
全15種類を絞り込む
パルス数
保護構造
質量(g)
最高回転数(min-1[r.p.m])
